Tủ Chuyển Nguồn Tự Động (ATS) - Không bao giờ mất điện
Tủ ATS (Automatic Transfer Switch) tự động chuyển từ điện lưới sang máy phát khi mất điện, và chuyển ngược lại khi có điện. Thời gian chuyển nguồn dưới 10 giây. Phù hợp nhà máy, bệnh viện, khách sạn, tòa nhà.
Tủ ATS hoạt động như thế nào?
Tủ ATS tự động giám sát nguồn điện lưới. Khi phát hiện mất điện hoặc điện áp bất thường, nó tự động khởi động máy phát và chuyển tải sang nguồn dự phòng.
Quy trình tự động:
- Giám sát liên tục: điện áp, tần số, pha nguồn lưới
- Mất điện → Gửi tín hiệu khởi động máy phát (5-8 giây)
- Máy phát ổn định → Chuyển tải sang máy phát (2-3 giây)
- Có điện lưới lại → Chờ ổn định → Chuyển tải về lưới → Tắt máy phát
→ Toàn bộ quá trình hoàn toàn tự động, không cần người vận hành. Thời gian mất điện tối đa chỉ 10 giây.
Sơ đồ hoạt động ATS

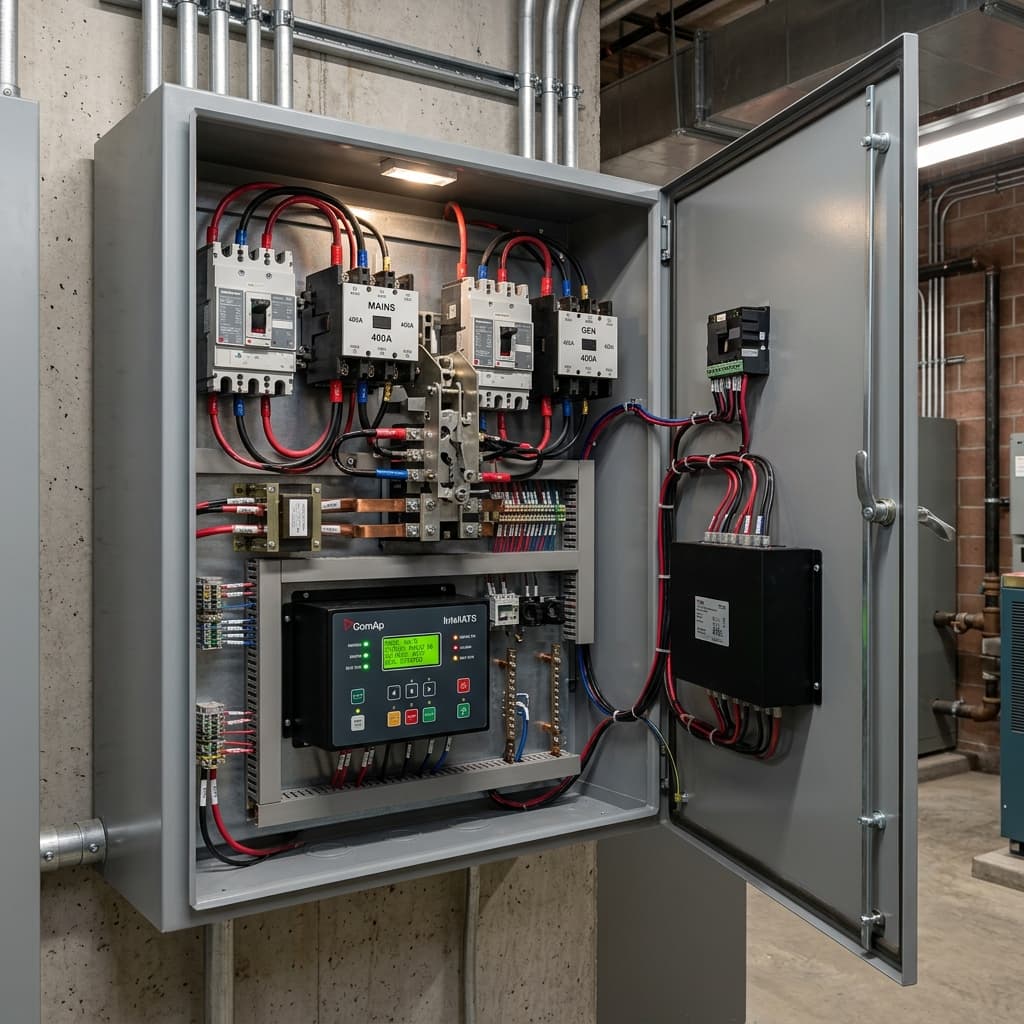

Thông số kỹ thuật tủ ATS BeeCa
Bộ điều khiển ATS
- ComAp InteliATS NT
- Deepsea DSE334/335
- ABB OTM (motorized)
- Hiển thị V, A, Hz, trạng thái
- Cài đặt thời gian delay, ngưỡng V/Hz
Cơ cấu chuyển nguồn
- MCCB + Contactor interlock
- Hoặc ACB motorized
- Khóa liên động cơ/điện (chống 2 nguồn ON)
- Thời gian chuyển: 3-10 giây
- Dòng: 100A - 3200A
Bảo vệ
- Giám sát V, Hz, pha nguồn lưới
- Bảo vệ quá/thiếu áp, mất pha
- Interlock cơ + điện (không cho 2 nguồn ON)
- Emergency stop
- Đèn chỉ thị + còi cảnh báo
Kết nối máy phát
- Tín hiệu START/STOP máy phát
- Tín hiệu READY từ máy phát
- Tương thích mọi hãng máy phát
- Cummins, Perkins, Mitsubishi, Cat
- Giao tiếp RS485 (tùy chọn)
Vỏ tủ
- Thép 1.5-2mm sơn tĩnh điện
- IP42 (tiêu chuẩn), IP54 (tùy chọn)
- Đặt sàn hoặc treo tường
- Không gian dự phòng cáp
- Bảng mặt tủ hiển thị trạng thái
Test & Bàn giao
- Mô phỏng mất điện - kiểm tra chuyển nguồn
- Kiểm tra interlock (không 2 nguồn ON)
- Đo thời gian chuyển nguồn
- Test với máy phát thực tế
- Bảo hành 12 tháng
Ai cần tủ ATS?
Bệnh viện & Y tế
Không thể mất điện dù 1 giây - phòng mổ, ICU, thiết bị y tế cần nguồn liên tục.
- Phòng mổ, ICU, cấp cứu
- Thiết bị chẩn đoán (CT, MRI)
- Hệ thống oxy, khí y tế
- Kho bảo quản vắc xin, máu
Nhà máy & Sản xuất
Dây chuyền sản xuất liên tục - mất điện gây hỏng sản phẩm, lỗi máy, thiệt hại lớn.
- Dây chuyền sản xuất liên tục
- Kho lạnh, kho đông
- Hệ thống bơm, xử lý nước
- Data center, máy chủ
Khách sạn & Tòa nhà
Thang máy, chiếu sáng, PCCC, hệ thống an ninh cần nguồn dự phòng.
- Thang máy (bắt buộc)
- Hệ thống PCCC
- Chiếu sáng thoát hiểm
- Camera, access control
Quy trình đặt tủ ATS
Khảo sát
MIỄN PHÍThông tin máy phát (hãng, công suất) + hệ thống tải.
Tư vấn loại ATS, dòng, số nguồn phù hợp.
Thiết kế & Báo giá
Duyệt sơ đồ.
Thiết kế sơ đồ nguyên lý, chọn bộ điều khiển, báo giá.
Sản xuất
Theo dõi.
Đóng tủ, lắp thiết bị, cài đặt controller.
Lắp đặt & Test
Nghiệm thu chuyển nguồn.
Lắp đặt, đấu nối 2 nguồn, test mô phỏng mất điện, bàn giao. Bảo hành 12 tháng.
Câu hỏi thường gặp về tủ ATS
Tủ ATS giá bao nhiêu?
Tùy dòng và loại: Tủ ATS 100-200A (contactor): từ 10-25 triệu. Tủ ATS 400-800A (MCCB motorized): từ 30-80 triệu. Tủ ATS 1000-3200A (ACB): từ 80-200 triệu. Bao gồm bộ điều khiển, cơ cấu chuyển, interlock.
Tủ ATS có chuyển nguồn tức thì không?
Không hoàn toàn tức thì. Thời gian: phát hiện mất điện (1-3 giây) + khởi động máy phát (5-8 giây) + chuyển tải (2-3 giây) = tổng khoảng 8-15 giây. Nếu cần 0 giây (UPS), cần kết hợp ATS + UPS.
Interlock là gì? Tại sao quan trọng?
Interlock (khóa liên động) đảm bảo TUYỆT ĐỐI không bao giờ 2 nguồn (lưới + máy phát) ON cùng lúc. Nếu 2 nguồn ON đồng thời sẽ gây cháy nổ, hư thiết bị. BeeCa dùng cả interlock cơ khí + điện tử.
ATS có hoạt động với mọi máy phát không?
Có. Tủ ATS BeeCa tương thích với mọi hãng máy phát: Cummins, Perkins, Mitsubishi, Caterpillar, Doosan, và máy phát Trung Quốc. Chỉ cần tín hiệu START/STOP và READY.
Nhận báo giá tủ ATS - miễn phí
Gửi thông tin máy phát và công suất tải, BeeCa sẽ tư vấn và báo giá trong 24 giờ.
