Tủ Điều Khiển Động Cơ (MCC) - Biến tần, khởi động mềm, PLC

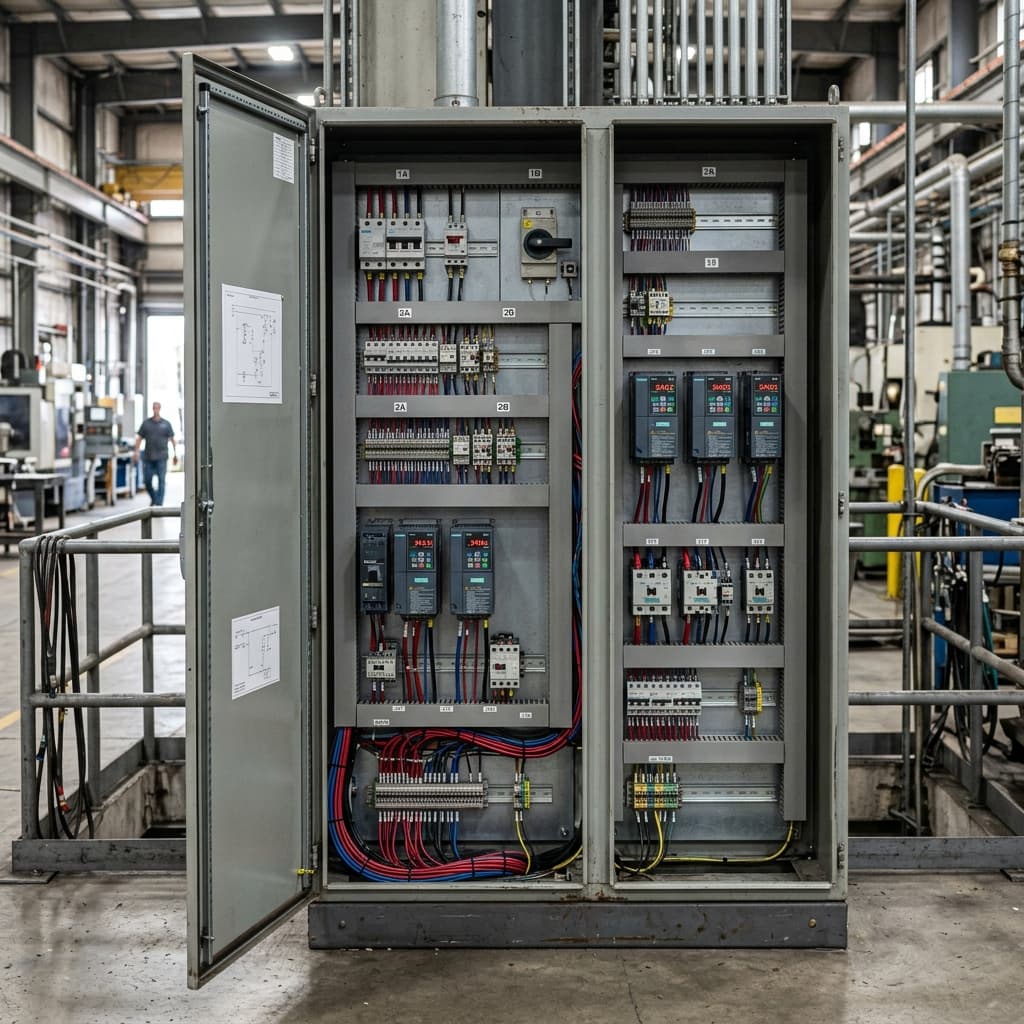

Tủ MCC (Motor Control Center) điều khiển và bảo vệ hệ thống động cơ trong nhà máy. BeeCa tích hợp biến tần VFD, khởi động DOL/Star-Delta/Soft Starter, kết nối PLC, HMI, SCADA để vận hành tự động và tiết kiệm điện.
Tủ MCC là gì? Vai trò trong nhà máy?
Tủ MCC (Motor Control Center) là trung tâm điều khiển tất cả động cơ trong nhà máy - từ bơm nước, quạt gió, băng tải đến máy nén khí, máy nghiền.
Thay vì điều khiển từng motor rời rạc, tủ MCC tập trung toàn bộ vào một chỗ để:
- Khởi động/dừng motor từ xa qua PLC hoặc HMI
- Điều chỉnh tốc độ motor bằng biến tần VFD - tiết kiệm 30-50% điện
- Bảo vệ motor khỏi quá tải, ngắn mạch, mất pha, quá nhiệt
- Giám sát trạng thái, dòng điện, nhiệt độ qua SCADA
→ Tủ MCC + biến tần giúp nhà máy tiết kiệm 30-50% chi phí điện cho hệ thống bơm và quạt.
Chế độ khởi động motor
Thông số kỹ thuật tủ MCC BeeCa
Khởi động & Điều khiển
- DOL: Contactor + Overload relay
- Star-Delta: 3 contactor + timer
- Soft Starter: Schneider ATS, ABB PST
- VFD: Siemens V20/G120, Delta VFD-E/C
- Biến tần ABB ACS310/ACS580
Tự động hóa
- PLC Siemens S7-1200/1500
- PLC Mitsubishi FX5U, iQ-R
- HMI Weintek, Siemens KTP
- Giao tiếp Modbus RTU/TCP
- Kết nối SCADA giám sát từ xa
Bảo vệ motor
- MCCB bảo vệ ngắn mạch
- Overload relay bảo vệ quá tải
- Phase monitor relay (mất pha, lệch pha)
- Thermistor/PTC giám sát nhiệt motor
- Emergency stop (dừng khẩn cấp)
Đo lường & Giám sát
- Đồng hồ đa năng cho từng motor
- Ampe kế, voltmeter analog/digital
- Running hour counter
- Đèn trạng thái: RUN/STOP/FAULT
- Cảnh báo quá tải, quá nhiệt
Cấu trúc tủ
- Vỏ thép 2mm, sơn tĩnh điện
- IP54 chống bụi, hơi ẩm
- Chia ngăn riêng cho từng motor
- Quạt thông gió + filter
- Dây nối mềm, dễ bảo trì
Test & Nghiệm thu
- Test từng ngăn motor: DOL, VFD, S-D
- Kiểm tra logic PLC
- Test interlock, emergency stop
- Đo cách điện, đóng điện thử
- Bảo hành 12-24 tháng
Tủ MCC phù hợp cho ngành nào?
Trạm bơm & Cấp thoát nước
Tủ MCC điều khiển bơm nước, bơm chìm, bơm tăng áp. VFD giữ áp suất ổn định, tiết kiệm điện.
- Bơm cấp nước sạch
- Bơm nước thải, xử lý nước
- Bơm PCCC
- Bơm tăng áp tòa nhà
Nhà máy sản xuất
Điều khiển băng tải, quạt hút, máy trộn, máy nghiền - tập trung qua tủ MCC.
- Băng tải, screw conveyor
- Quạt hút bụi, quạt thông gió
- Máy trộn, máy nghiền
- Máy nén khí, máy đóng gói
Hệ thống HVAC & Kho lạnh
Tủ MCC điều khiển chiller, AHU, quạt FCU, bơm giải nhiệt cho tòa nhà lớn.
- Chiller & máy bơm chiller
- AHU, quạt FCU
- Cooling tower fan
- Kho lạnh bảo quản
Quy trình đặt tủ MCC tại BeeCa
Khảo sát & Tư vấn
MIỄN PHÍCung cấp danh sách motor, công suất, chế độ vận hành.
Tư vấn phương án khởi động, biến tần, PLC. Ước lượng chi phí.
Thiết kế & Lập trình
Duyệt sơ đồ và logic điều khiển.
Thiết kế AutoCAD, lập trình PLC, cấu hình biến tần.
Sản xuất & Lập trình
Theo dõi tiến độ.
Gia công tủ, lắp thiết bị, đi dây, nạp chương trình PLC, test simulation.
Lắp đặt & Chạy thử
Nghiệm thu tại công trình.
Lắp đặt, đấu nối motor, cài đặt VFD, chạy thử, fine-tune PLC. Bảo hành 12-24 tháng.
Câu hỏi thường gặp về tủ MCC
Có nên dùng biến tần cho tất cả motor không?
Không nhất thiết. Biến tần (VFD) hiệu quả nhất cho: bơm, quạt cần điều tốc, motor chạy non tải nhiều. Motor chạy ổn định 100% tải (ví dụ: băng tải tốc độ cố định) có thể dùng DOL hoặc Star-Delta, tiết kiệm chi phí đầu tư.
Chi phí tủ MCC khoảng bao nhiêu?
Tủ MCC đơn giản (2-3 motor DOL): từ 15-30 triệu. Tủ MCC trung bình (5-10 motor, có VFD): từ 40-120 triệu. Tủ MCC lớn (PLC, HMI, nhiều VFD): từ 100-300 triệu+. Chi phí phụ thuộc chủ yếu vào số lượng biến tần và PLC.
BeeCa có lập trình PLC cho tủ MCC không?
Có. Đội ngũ kỹ sư BeeCa lập trình PLC Siemens, Mitsubishi, Delta theo yêu cầu: interlock, sequence, PID, giám sát qua HMI/SCADA. Bàn giao kèm tài liệu và hướng dẫn vận hành.
Tủ MCC có giám sát từ xa được không?
Được. BeeCa tích hợp giao tiếp Modbus/Ethernet để kết nối SCADA hoặc phần mềm giám sát BeeCa. Xem trạng thái, dòng điện, cảnh báo từ máy tính hoặc điện thoại.
Nhận báo giá tủ MCC - tư vấn miễn phí
Gửi BeeCa danh sách motor và yêu cầu điều khiển, BeeCa sẽ tư vấn phương án và báo giá trong 24-48 giờ.
