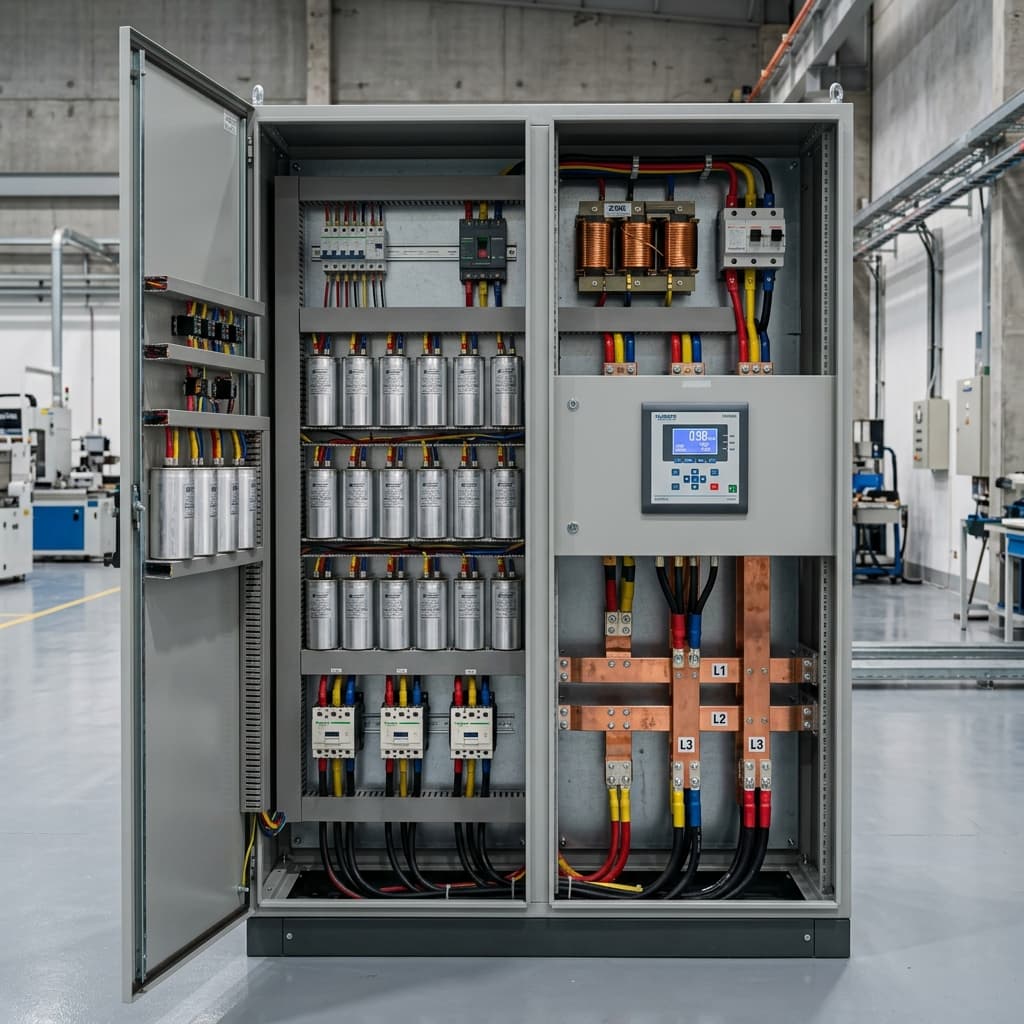

Tủ Tụ Bù Cosφ - Giảm tiền phạt, tiết kiệm điện
Tủ tụ bù tự động bù công suất phản kháng, nâng hệ số cosφ lên trên 0.95. Giúp doanh nghiệp tránh bị phạt tiền điện, giảm tổn thất trên đường dây, kéo dài tuổi thọ thiết bị.
Tại sao cần bù công suất phản kháng?
Khi cosφ dưới 0.85, điện lực sẽ phạt tiền - mức phạt có thể lên đến 15-30% hóa đơn điện hàng tháng. Tủ tụ bù giúp giải quyết triệt để vấn đề này.
- Cosφ thấp → Bị phạt tiền vô lý hàng tháng
- Dòng điện lớn hơn thực tế → Tổn thất trên dây dẫn, biến áp
- Thiết bị nóng hơn → Tuổi thọ giảm, dễ hư hỏng
- Máy biến áp quá tải ảo → Không thể tăng tải thêm
→ Tủ tụ bù thường hoàn vốn trong 6-12 tháng nhờ tiết kiệm tiền phạt và giảm tổn thất điện.
So sánh trước và sau bù
Thông số kỹ thuật tủ tụ bù BeeCa
Bộ điều khiển tụ bù
- Bộ điều khiển tự động 6/8/12 cấp
- Lovato DCRG, Epcos BR6000
- Hiển thị cosφ, V, A, kW, kVAR
- Tự động đóng/cắt cấp tụ
- Cài đặt cosφ mục tiêu (thường 0.95-0.98)
Tụ bù & Cuộn kháng
- Tụ bù Epcos, Schneider VarPlus
- Tụ bù Samwha, Ducati (Italy)
- Công suất: 10-600 kVAR
- Cuộn kháng chống sóng hài 7% (440V)
- Tụ bù 3 pha, tự phóng điện an toàn
Bảo vệ
- MCCB/MCB bảo vệ từng cấp tụ
- Contactor chuyên dụng cho tụ bù
- Bảo vệ quá áp, quá dòng tụ
- Cầu chì HRC cho từng cấp
- Rơ le bảo vệ mất pha/quá áp
Vỏ tủ & Thông gió
- Vỏ thép 1.5-2mm sơn tĩnh điện
- IP42 (tiêu chuẩn), IP54 (tùy chọn)
- Quạt thông gió cưỡng bức
- Thermostat tự động bật quạt
- Kích thước theo số cấp tụ
Đấu nối
- Thanh cái đồng 3P+N
- CT đo dòng (cấp cho bộ điều khiển)
- Dây lực cáp đồng bọc
- Terminal block chuẩn công nghiệp
- Sơ đồ đấu nối + hướng dẫn
Test & Bàn giao
- Đo cosφ trước/sau bù
- Test từng cấp tụ đóng/cắt
- Kiểm tra logic bộ điều khiển
- Bàn giao kèm hướng dẫn vận hành
- Bảo hành 12 tháng
Ai cần tủ tụ bù?
Nhà máy có nhiều motor
Motor là nguồn tiêu thụ phản kháng lớn nhất. Nhà máy có >5 motor chắc chắn cần bù.
- Nhà máy may, chế biến
- Nhà máy gỗ, thép
- Xưởng cơ khí
- Nhà máy nước
Tòa nhà lớn
Hệ thống điều hòa trung tâm, thang máy, bơm nước gây sụt cosφ đáng kể.
- Khách sạn, resort
- Bệnh viện
- Trung tâm thương mại
- Chung cư cao tầng
Đơn vị bị phạt cosφ
Nếu hóa đơn điện có dòng "Phạt cosφ" - lắp tủ tụ bù sẽ hoàn vốn rất nhanh.
- Hóa đơn có mục phạt cosφ
- Cosφ < 0.85
- Tiền phạt > 5 triệu/tháng
- Muốn tăng tải mà không đổi BA
Quy trình lắp tủ tụ bù
Đo & Phân tích
MIỄN PHÍCung cấp hóa đơn điện 3 tháng gần nhất.
Phân tích cosφ hiện tại, tính công suất bù cần thiết (kVAR).
Báo giá & Thiết kế
Duyệt phương án bù.
Thiết kế tủ, chọn tụ bù + cuộn kháng, báo giá trọn gói.
Sản xuất
Theo dõi.
Đóng tủ, lắp tụ, đi dây, test từng cấp.
Lắp đặt & Đo kiểm
Kiểm tra cosφ trên hóa đơn tháng sau.
Lắp đặt, đấu CT, cài đặt bộ điều khiển, đo cosφ sau bù. Bảo hành 12 tháng.
Câu hỏi thường gặp về tủ tụ bù
Tủ tụ bù giá bao nhiêu?
Tùy công suất: Tủ tụ bù nhỏ (30-60 kVAR): từ 8-20 triệu. Trung bình (100-200 kVAR): từ 20-50 triệu. Lớn (300-600 kVAR): từ 50-120 triệu. Bao gồm tụ bù, bộ điều khiển, cuộn kháng, vỏ tủ.
Bao lâu thì hoàn vốn?
Thường 6-12 tháng. Ví dụ: tiền phạt cosφ 10 triệu/tháng, tủ bù 60 triệu → hoàn vốn 6 tháng. Sau đó mỗi tháng tiết kiệm 10 triệu.
Cuộn kháng có cần thiết không?
Rất cần nếu nhà máy có biến tần, UPS, đèn LED nhiều - những thiết bị này tạo sóng hài (harmonic). Cuộn kháng 7% (440V) bảo vệ tụ bù khỏi bị phá hủy bởi sóng hài.
Tụ bù có nguy hiểm không?
Tụ bù hiện đại có cơ chế tự phóng điện an toàn. Tủ BeeCa lắp thêm cầu chì HRC, contactor chuyên dụng, relay bảo vệ quá áp/quá dòng. Hoàn toàn an toàn khi vận hành đúng cách.
