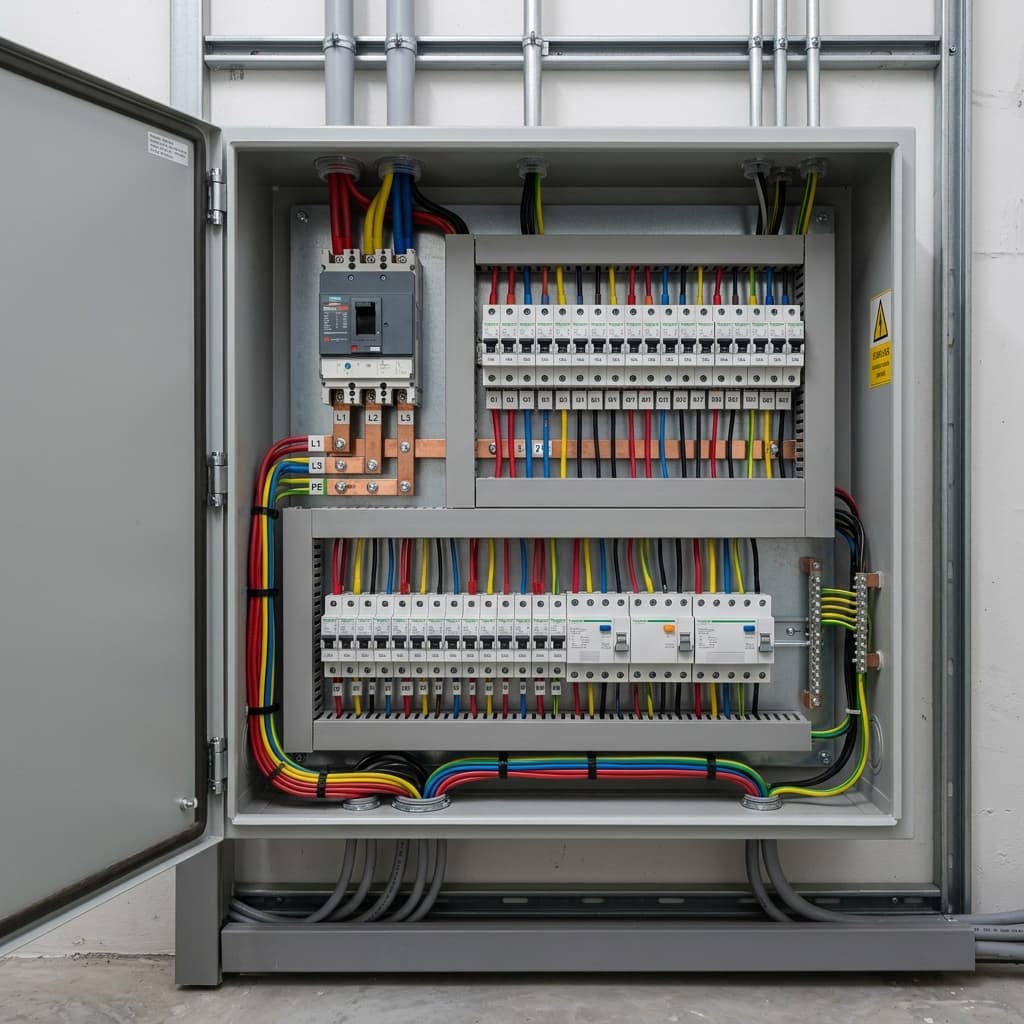

Tủ Phân Phối Nhánh (DB) - Cấp điện theo khu vực, tầng, phân xưởng
Tủ DB (Distribution Board) nhận điện từ tủ MSB, phân phối đến từng khu vực sử dụng. BeeCa sản xuất tủ DB theo yêu cầu riêng, thiết bị chính hãng Schneider, LS, MCB/MCCB đầy đủ, tích hợp RCCB chống rò điện.
Tủ DB là gì? Khác gì tủ MSB?
Tủ DB (Distribution Board) là tủ điện nhánh - nhận điện từ tủ tổng MSB và phân phối cho từng khu vực cụ thể: tầng lầu, phòng ban, phân xưởng.
Mỗi tòa nhà hoặc nhà máy thường cần nhiều tủ DB. Ví dụ: một nhà máy có thể cần 1 tủ MSB + 5-10 tủ DB cho các khu vực khác nhau.
- Phân phối mạch nhánh - mỗi mạch cắt riêng, dễ bảo trì
- Tích hợp RCCB chống giật cho từng nhóm tải
- MCCB/MCB bảo vệ ngắn mạch, quá tải cho từng mạch
- Kích thước linh hoạt - vừa phòng kỹ thuật, vừa tường
→ Tủ DB giúp cô lập sự cố: khi 1 mạch bị lỗi, chỉ cắt đúng mạch đó mà không ảnh hưởng toàn bộ hệ thống.
Cấu trúc phân phối
Thông số kỹ thuật tủ DB BeeCa
Thiết kế theo yêu cầu, kích thước linh hoạt, thiết bị chính hãng
Thiết bị đóng cắt
- MCCB tổng: Schneider NSX, LS ABS/ABN
- MCB nhánh: Schneider iC60N, LS BKN
- RCCB chống rò: Schneider, LS
- Ampe kìm: 100A - 800A
- SPD chống sét lan truyền (tùy chọn)
Thanh cái & Đấu nối
- Thanh cái đồng mạ thiếc 3P+N+PE
- Dòng thanh cái: 100A - 800A
- Terminal block đấu nối chuẩn
- Cáp lực Cu/XLPE theo tiết diện
- Co nhiệt đầu cốt, bu lông inox
Đo lường (tùy chọn)
- Đồng hồ V-A tổng
- Đèn pha chỉ thị R-S-T
- Ampe kế từng nhánh (tùy chọn)
- Đồng hồ kWh (tùy chọn)
- Hiển thị LED trạng thái
Vỏ tủ
- Thép tấm 1.2-1.5mm sơn tĩnh điện
- IP42 (trong nhà), IP54 (tùy chọn)
- Đặt sàn hoặc treo tường
- Cửa bản lề, khóa an toàn
- Kích thước theo thiết kế riêng
Đi dây
- Dây lực nhiều màu chuẩn (R-S-T-N)
- Dây điều khiển trong máng cáp
- Đánh số 2 đầu, nhãn mạch rõ ràng
- Sơ đồ mạch dán cửa tủ
- Ferrule đầu cốt Weidmuller
Kiểm tra & Bàn giao
- Đo cách điện Megger > 1MΩ
- Test đóng cắt từng CB
- Test RCCB - đúng dòng rò tác động
- Biên bản kiểm tra đầy đủ
- Bảo hành 12 tháng
Tủ DB phù hợp cho công trình nào?
Tòa nhà văn phòng
Mỗi tầng cần 1-2 tủ DB phân phối cho chiếu sáng, ổ cắm, điều hòa.
- Tủ DB tầng - 12 đến 36 module
- RCCB chống giật theo nhóm
- MCB riêng từng phòng/khu vực
- Đặt trong hộp kỹ thuật tầng
Phân xưởng sản xuất
Tủ DB phân xưởng cấp điện cho máy sản xuất, chiếu sáng nhà xưởng.
- MCCB công suất lớn hơn
- MCB cho từng cụm máy
- Đặt sàn, chống bụi IP54
- Dự phòng ngăn mở rộng
Khách sạn & Dân dụng
Tủ DB tầng khách sạn, tủ DB chung cư, nhà ở cao cấp.
- Thiết kế nhỏ gọn, thẩm mỹ
- RCBO chống giật cho từng phòng
- Định mức dòng phù hợp
- Dễ dàng bảo trì, thay thế
Quy trình đặt tủ DB tại BeeCa
Trao đổi nhu cầu
MIỄN PHÍGửi danh sách tải, bản vẽ tầng/khu vực.
Tư vấn số lượng tủ DB, cấu hình CB phù hợp.
Thiết kế & Báo giá
Duyệt sơ đồ nguyên lý.
Thiết kế sơ đồ, bảng kê vật tư, báo giá trọn gói.
Sản xuất
Theo dõi tiến độ.
Gia công vỏ, lắp thiết bị, đi dây, kiểm tra.
Giao hàng & Lắp đặt
Nghiệm thu.
Vận chuyển, lắp đặt, đóng điện test, bàn giao + bảo hành.
Câu hỏi thường gặp về tủ DB
Tủ DB giá bao nhiêu?
Tùy số lượng mạch và thiết bị: Tủ DB nhỏ (8-12 module): từ 3-8 triệu. Tủ DB trung bình (18-36 module): từ 8-20 triệu. Tủ DB lớn (phân xưởng): từ 15-40 triệu. Gọi 0935125000 để nhận báo giá chính xác.
Có bắt buộc lắp RCCB trong tủ DB không?
Theo TCVN 7447 và quy chuẩn QCVN, RCCB (hoặc RCBO) bắt buộc cho mạch ổ cắm, phòng ẩm ướt. BeeCa khuyến nghị lắp RCCB cho tất cả nhóm mạch để đảm bảo an toàn tối đa.
Thời gian sản xuất tủ DB?
Tủ DB đơn giản: 3-5 ngày. Nhiều tủ DB cùng lúc: 5-7 ngày. Tính từ khi duyệt bản vẽ và đặt cọc.
Tủ DB treo tường hay đặt sàn?
Tùy kích thước và vị trí: Tủ nhỏ (≤ 36 module): treo tường hoặc âm tường. Tủ lớn: đặt sàn. BeeCa tư vấn vị trí tối ưu khi khảo sát công trình.
Nhận báo giá tủ DB - miễn phí, trong 24 giờ
Gửi BeeCa danh sách tải hoặc bản vẽ tầng, BeeCa sẽ tư vấn cấu hình và báo giá chi tiết.
