Tủ Phân Phối Tổng (MSB) - “Trái tim” hệ thống điện nhà máy

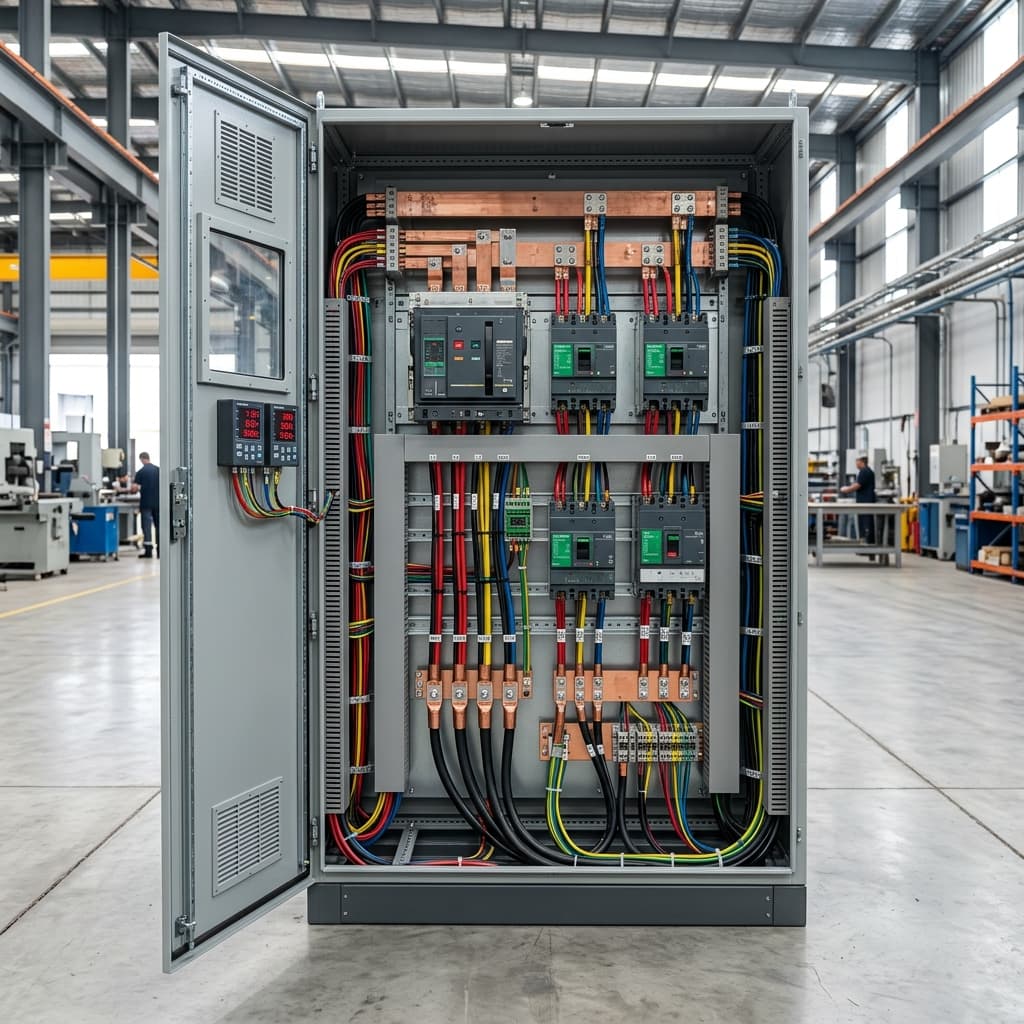

Tủ MSB (Main Switchboard) là tủ điện chính nhận nguồn từ trạm biến áp, phân phối điện cho toàn bộ nhà máy hoặc tòa nhà. BeeCa thiết kế và sản xuất tủ MSB theo tiêu chuẩn IEC 61439, sử dụng thiết bị chính hãng Schneider, ABB, LS.
Tủ MSB là gì? Tại sao quan trọng?
Tủ MSB (Main Switchboard) là tủ điện chính của toàn bộ hệ thống điện trong nhà máy hoặc tòa nhà. Nó nhận nguồn điện từ trạm biến áp (thường 22kV/0.4kV) và phân phối đến các tủ nhánh, tủ động lực, tủ chiếu sáng.
Nếu hệ thống điện là cơ thể, thì tủ MSB chính là trái tim - nơi bơm điện đến mọi ngóc ngách của công trình:
- Nhận điện từ máy biến áp, đo lường thông số đầu vào
- Bảo vệ hệ thống khỏi ngắn mạch, quá tải, sự cố
- Phân phối điện cho các tủ DB, MCC, ATS, tụ bù
- Cho phép đóng/cắt từng nhánh độc lập khi cần sửa chữa
→ Tủ MSB phải được thiết kế riêng cho từng công trình - vì mỗi nơi có công suất, số lượng tải, và yêu cầu bảo vệ khác nhau.
Sơ đồ phân phối điện
Thông số kỹ thuật tủ MSB BeeCa
Thiết kế theo tiêu chuẩn IEC 61439, linh kiện chính hãng, kiểm tra nghiêm ngặt trước giao hàng
Thiết bị đóng cắt chính
- ACB (Air Circuit Breaker) làm CB tổng
- MCCB làm CB nhánh - Schneider, ABB, LS
- Dòng cắt ngắn mạch: lên đến 100kA
- Loại cố định hoặc rút (withdrawable)
- Motorized cho ACB (đóng cắt từ xa)
Thanh cái & Hệ thống dẫn
- Thanh cái đồng mạ thiếc - tiết diện theo dòng tải
- Dòng thanh cái: 800A - 6300A
- Lớp cách điện co nhiệt 3 pha + N + PE
- Đầu cốt epoxy, bu lông cường độ cao
- Chống rung, chống lỏng khi vận hành
Đo lường & Giám sát
- Đồng hồ đa năng (V, A, W, kWh, cosφ, Hz)
- CT/PT đo lường chính xác cao
- Đèn pha chỉ thị R-S-T + đèn sự cố
- Relay bảo vệ quá tải, ngắn mạch, mất pha
- Giao tiếp RS485/Modbus cho giám sát từ xa
Vỏ tủ & Cấu trúc
- Thép tấm 2.0mm, sơn tĩnh điện bền màu
- Cấp bảo vệ IP54 (trong nhà), IP65 (ngoài trời)
- Kích thước theo thiết kế riêng
- Cửa tủ bản lề chắc, khóa an toàn
- Tấm gland plate đáy cho cáp vào/ra
Đi dây & Lắp ráp
- Dây lực Cu/XLPE theo tiêu chuẩn
- Dây điều khiển đi trong máng cáp gọn
- Đánh số 2 đầu, dán nhãn rõ ràng
- Terminal block Weidmuller/Phoenix Contact
- Sơ đồ nguyên lý dán trong cửa tủ
Kiểm tra & Bàn giao
- Đo cách điện Megger trước giao hàng
- Test từng circuit - đóng cắt, bảo vệ
- Biên bản kiểm tra đầy đủ
- Hồ sơ kỹ thuật: bản vẽ + CO/CQ
- Bảo hành 12-24 tháng bằng hợp đồng
Tủ MSB phù hợp cho công trình nào?
Mọi công trình có trạm biến áp riêng đều cần tủ MSB - BeeCa tư vấn miễn phí
Nhà máy & Xưởng sản xuất
Nhà máy công suất lớn cần tủ MSB chịu tải cao, phân phối cho nhiều nhánh motor, chiếu sáng, văn phòng.
- Nhà máy may, chế biến thực phẩm
- Nhà máy gỗ, thép, xi măng
- Nhà máy nước, xử lý nước thải
- Khu công nghiệp, cụm CN
Tòa nhà & Khách sạn
Tòa nhà thương mại cần hệ thống phân phối theo tầng, tích hợp ATS cho máy phát dự phòng.
- Khách sạn, resort cao cấp
- Bệnh viện, phòng khám
- Trung tâm thương mại
- Chung cư, khu đô thị
Hạ tầng & Công trình công
Các công trình hạ tầng yêu cầu tủ MSB bền bỉ, chịu được môi trường khắc nghiệt.
- Trạm bơm, trạm cấp nước
- Trường học, ký túc xá
- Sân vận động, nhà thi đấu
- Kho lạnh, kho logistics
Quy trình đặt tủ MSB tại BeeCa
Từ bản vẽ đến tủ điện hoàn chỉnh - bạn chỉ cần gọi, BeeCa lo phần còn lại
Trao đổi nhu cầu
MIỄN PHÍGửi bản vẽ M&E, công suất trạm biến áp, danh sách tải.
Tư vấn cấu hình tủ MSB phù hợp, ước lượng chi phí sơ bộ.
Thiết kế & Báo giá
Xem xét và duyệt bản vẽ sơ đồ nguyên lý.
Thiết kế AutoCAD: sơ đồ nguyên lý, bố trí thiết bị, bảng kê vật tư. Gửi báo giá trọn gói.
Duyệt & Đặt cọc
Duyệt bản vẽ cuối, ký hợp đồng, đặt cọc 50%.
Đặt thiết bị chính hãng và chuẩn bị sản xuất.
Sản xuất tại xưởng
Theo dõi tiến độ (BeeCa cập nhật).
Gia công vỏ tủ, sơn tĩnh điện, lắp thiết bị, đi dây, kiểm tra cách điện & test từng circuit.
Giao hàng & Bàn giao
Nghiệm thu tại công trình.
Vận chuyển, lắp đặt, đóng điện thử tải, bàn giao hồ sơ + bảo hành 12-24 tháng.
Bắt đầu từ Bước 1 - hoàn toàn miễn phí, không ràng buộc.
Câu hỏi thường gặp về tủ MSB
Tủ MSB khác tủ DB (Distribution Board) như thế nào?
Tủ MSB là tủ chính, nhận điện trực tiếp từ trạm biến áp và phân phối cho toàn bộ hệ thống. Tủ DB là tủ nhánh, nhận điện từ tủ MSB và cấp cho từng khu vực/tầng. MSB có công suất lớn hơn nhiều, sử dụng ACB làm CB tổng, trong khi DB thường dùng MCCB/MCB.
Chi phí đóng một tủ MSB khoảng bao nhiêu?
Tùy công suất và thiết bị: Tủ MSB nhỏ (400A): từ 20-40 triệu. Tủ MSB trung bình (800-1600A): từ 40-80 triệu. Tủ MSB lớn (2500-6300A): từ 80-200 triệu. Chi phí bao gồm thiết kế, vỏ tủ, thiết bị, nhân công và kiểm tra. Gọi 0935125000 để nhận báo giá chính xác.
Thời gian sản xuất tủ MSB mất bao lâu?
Tủ MSB đơn giản: 7-10 ngày. Tủ MSB nhiều ngăn phức tạp: 10-15 ngày. Hệ thống nhiều tủ: 2-4 tuần. Thời gian tính từ khi duyệt bản vẽ và đặt cọc.
Tủ MSB BeeCa dùng thiết bị hãng nào?
ACB: Schneider Masterpact, ABB Emax, LS Susol. MCCB: Schneider NSX/CVS, LS MCCB, ABB Tmax. Đồng hồ đo: Schneider PM, Accuenergy. Khách hàng được chọn hãng theo ngân sách và yêu cầu kỹ thuật.
BeeCa có thiết kế bản vẽ tủ MSB không?
Có. BeeCa thiết kế đầy đủ bản vẽ AutoCAD: sơ đồ nguyên lý, sơ đồ bố trí thiết bị, bảng kê vật tư. Gửi cho khách hàng duyệt trước khi sản xuất. Sau khi hoàn thành, bàn giao bản vẽ hoàn công.
Nhận báo giá tủ MSB - miễn phí, trong 24 giờ
Gửi cho BeeCa bản vẽ M&E hoặc thông tin công suất trạm biến áp, BeeCa sẽ tư vấn cấu hình và báo giá chi tiết trong 24 giờ.
