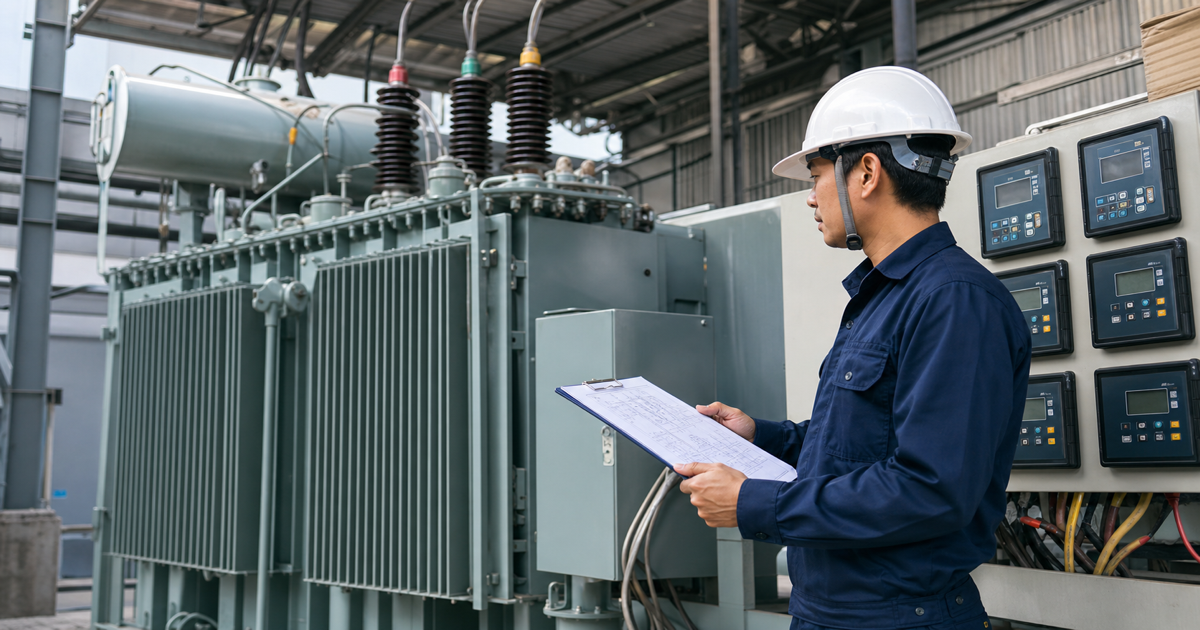

Máy biến áp không có bảo vệ đầy đủ — Rủi ro cháy nổ nghiêm trọng

Máy biến áp phân phối là thiết bị có giá trị lớn (từ vài trăm triệu đến vài tỷ đồng) và khó thay thế nhanh khi sự cố. Hơn nữa, sự cố MBA không được bảo vệ kịp thời có thể gây cháy nổ, thiệt hại dây chuyền và nguy hiểm tính mạng. Một hệ thống bảo vệ MBA đầy đủ là đầu tư không thể bỏ qua.

Các lớp bảo vệ máy biến áp phân phối

1. Bảo vệ quá dòng (Overcurrent — 51/51N)

Đây là bảo vệ cơ bản nhất, dùng rơ-le số hoặc rơ-le cơ điện kết hợp với biến dòng (CT) đo dòng điện phía sơ cấp MBA:

• Cài đặt dòng khởi động (Iset): Thường = 1.2–1.5 × I_định mức MBA phía sơ cấp
• Đặc tính thời gian: Thường dùng đặc tính nghịch (IDMT — Inverse Definite Minimum Time) theo IEC 60255 để phối hợp với bảo vệ phía hạ thế
• Bảo vệ chạm đất (51N): Phát hiện dòng chạm đất phía sơ cấp, Iset = 10–20% I_định mức

2. Bảo vệ so lệch (Differential — 87T)

Bảo vệ so lệch so sánh dòng điện vào và ra của MBA. Bất kỳ sự chênh lệch nào (do ngắn mạch nội bộ cuộn dây) đều gây cắt tức thời không có thời gian trễ. Đây là bảo vệ nhanh và chọn lọc nhất cho MBA lớn (≥ 1MVA):

• Thời gian tác động: < 30ms (gần như tức thời)
• Ngưỡng so lệch tối thiểu: 20–30% I_định mức (để tránh tác động nhầm do dòng xung từ khi đóng điện)

3. Rơ-le Buchholz (MBA dầu)

Buchholz là loại rơ-le đặc trưng chỉ có ở MBA dầu. Nó phát hiện khí tạo ra bởi sự cố nội bộ (phóng điện nhỏ, quá nhiệt cục bộ) trước khi phát triển thành sự cố nghiêm trọng:

• Tín hiệu cấp 1 (chuông): Khí nhẹ — cảnh báo để kiểm tra dầu và phân tích khí
• Tín hiệu cấp 2 (cắt): Khí dữ dội/áp suất cao — cắt CB ngay lập tức

4. Bảo vệ nhiệt độ cuộn dây (49/26)

Cảm biến nhiệt độ đặt trực tiếp trên cuộn dây phát cảnh báo và cắt MBA khi quá nhiệt:

• Cảnh báo: 100–110°C (cấp cách điện F)
• Cắt: 120–130°C

Công cụ tính bảo vệ MBA của BeeCa

Phối hợp bảo vệ (Protection Coordination)

Các rơ-le bảo vệ ở các cấp điện áp khác nhau phải được phối hợp để đảm bảo chọn lọc — nghĩa là chỉ cắt phần tử gần sự cố nhất, không cắt rộng. Nguyên tắc: rơ-le phía hạ thế phải tác động nhanh hơn rơ-le phía sơ cấp ít nhất 0.3–0.5 giây (thời gian phân cấp). Xem thêm: Công cụ tính rơ-le bảo vệ BeeCa.

FAQ

1. MBA nhỏ (dưới 160 kVA) có cần rơ-le số không?

Không nhất thiết. MBA nhỏ thường được bảo vệ đơn giản bằng cầu chì HV phía sơ cấp và MCCB phía hạ thế. Rơ-le số (IED) chỉ cần thiết từ 400 kVA trở lên hoặc khi yêu cầu ghi sự cố và điều khiển từ xa.

2. Bảo vệ chống quá áp/thấp áp (59/27) có cần không?

Cần thiết nếu nhà máy có thiết bị nhạy cảm với dao động điện áp (máy CNC, thiết bị y tế, máy chủ). Rơ-le 59/27 cắt tải khi điện áp vượt ngưỡng, tránh hư hỏng thiết bị.

Kết luận

Hệ thống bảo vệ MBA đầy đủ là khoản đầu tư nhỏ so với chi phí thay thế MBA hay thiệt hại sản xuất khi mất điện đột ngột. BeeCa tư vấn và thiết kế hệ thống bảo vệ điện cho trạm biến áp nhà máy tại miền Trung Việt Nam.
