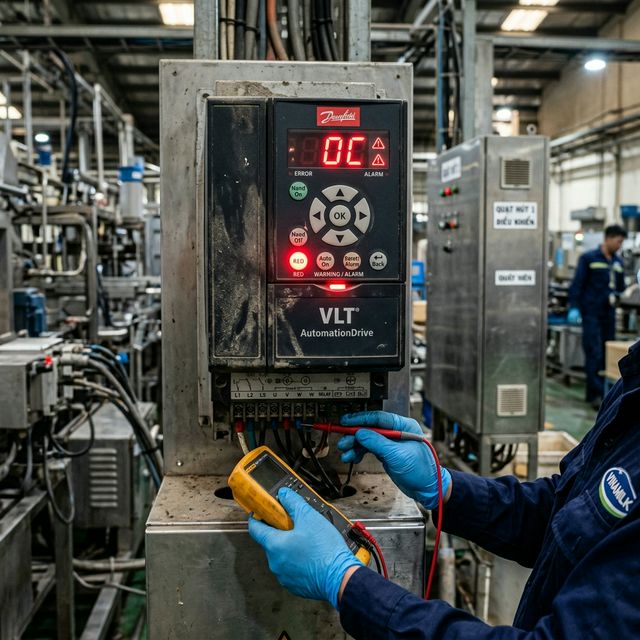

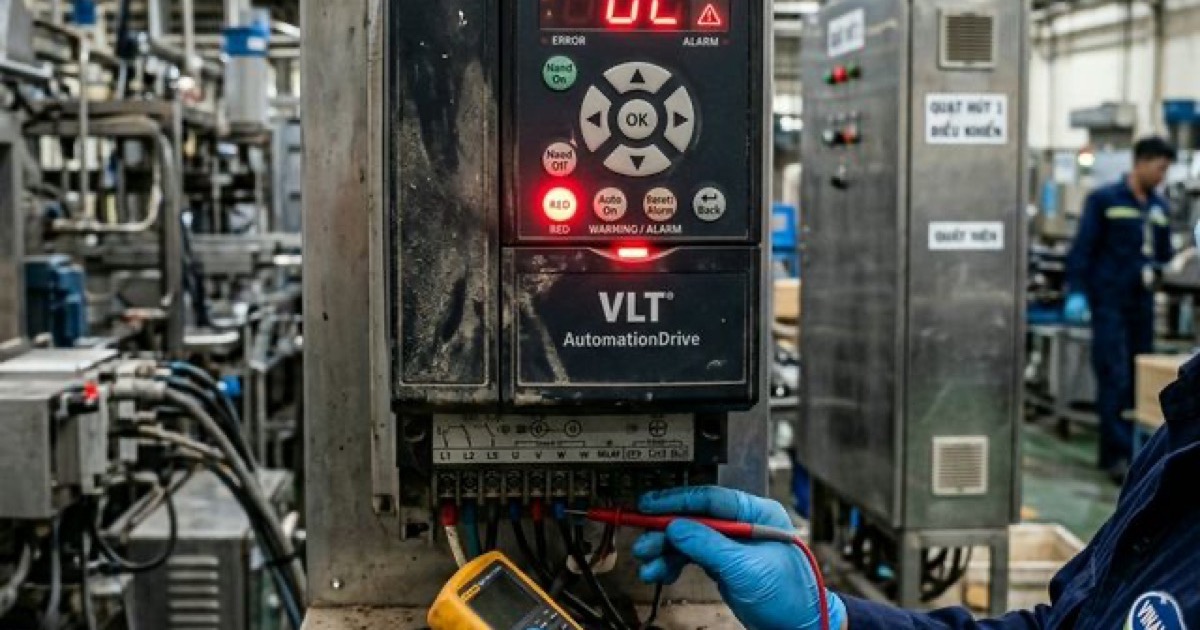

Lỗi OC trên biến tần là gì?
OC (Over Current) là mã lỗi báo dòng điện đầu ra vượt quá giới hạn cho phép. Đây là cơ chế bảo vệ của biến tần để tránh hư hỏng IGBT — linh kiện đắt nhất trong biến tần.
Lỗi OC xuất hiện trên hầu hết các hãng biến tần: ABB (ACS580, ACS880), Siemens (SINAMICS G120), Mitsubishi (FR-E800, FR-A800), Yaskawa, Delta, LS. Mỗi hãng có thể hiển thị khác nhau (OC, OC1, OC2, OC3) nhưng bản chất giống nhau.
Nguyên nhân 1: Ngắn mạch đầu ra (nguy hiểm nhất)
Dây dẫn từ biến tần đến động cơ bị chập, hoặc cuộn dây động cơ bị cháy chập lớp cách điện.
Cách kiểm tra:
- Tắt nguồn biến tần, tháo cáp động cơ ra
- Dùng đồng hồ Megger đo điện trở cách điện giữa U-V, V-W, U-W
- Giá trị < 1MΩ → ngắn mạch, cần thay cáp hoặc sửa động cơ
Nguyên nhân 2: Tải quá nặng hoặc kẹt cơ khí
Động cơ kéo tải nặng hơn công suất thiết kế, hoặc bộ phận cơ khí bị kẹt (vòng bi hỏng, bạc đạn khô, trục bị cong).
Dấu hiệu nhận biết:
- Lỗi OC xuất hiện khi đang chạy (không phải lúc khởi động)
- Dòng điện tăng dần trước khi báo lỗi
- Động cơ nóng bất thường, có tiếng kêu lạ
Xử lý: Kiểm tra tải cơ khí, bôi trơn vòng bi, kiểm tra dây curoa/bánh răng.
Nguyên nhân 3: Thời gian tăng tốc quá ngắn
Cài đặt thời gian ACC (Acceleration Time) quá ngắn khiến biến tần phải bơm dòng lớn để tăng tốc động cơ nhanh. Đặc biệt nguy hiểm với tải có quán tính lớn (quạt, bơm, băng tải nặng).
Xử lý:
- Tăng thời gian ACC lên 10–30 giây (tùy tải)
- Bật chức năng Auto-tuning để biến tần tự tối ưu thông số động cơ
- Với tải quán tính lớn, cân nhắc dùng chế độ S-curve thay vì linear
Nguyên nhân 4: IGBT module hỏng
IGBT là linh kiện bán dẫn công suất bên trong biến tần. Khi IGBT bị hỏng (chập), biến tần sẽ báo OC ngay khi bật nguồn hoặc khi chạy.
Dấu hiệu:
- Lỗi OC xuất hiện ngay khi nhấn RUN (chưa kịp chạy)
- Reset không hết lỗi
- Đo giữa các chân U, V, W ra mass có giá trị rất thấp (< 10Ω)
⚠️ Thay IGBT cần kỹ thuật viên chuyên nghiệp, vì phải hàn linh kiện SMD và hiệu chỉnh lại bo mạch.
Nguyên nhân 5: Nhiễu điện từ (EMI)
Cáp động lực đi chung máng với cáp tín hiệu, hoặc biến tần đặt gần thiết bị phát nhiễu mạnh (máy hàn, lò vi sóng công nghiệp) có thể gây lỗi OC "giả" — tức biến tần đọc sai tín hiệu dòng điện.
Xử lý:
- Tách riêng cáp động lực và cáp tín hiệu (tối thiểu 30cm)
- Dùng cáp có shield (bọc giáp)
- Lắp cuộn kháng đầu ra (Output Reactor) hoặc bộ lọc EMI
Nguyên nhân 6: Bo mạch điều khiển lỗi
Sensor đo dòng (CT — Current Transformer) bên trong biến tần bị hỏng hoặc drift, khiến biến tần đọc sai giá trị dòng điện thực tế.
Dấu hiệu: Lỗi OC xuất hiện ngẫu nhiên, không theo quy luật. Dòng hiển thị trên biến tần không khớp với kìm đo dòng thực tế.
Quy trình xử lý lỗi OC từ BeeCa

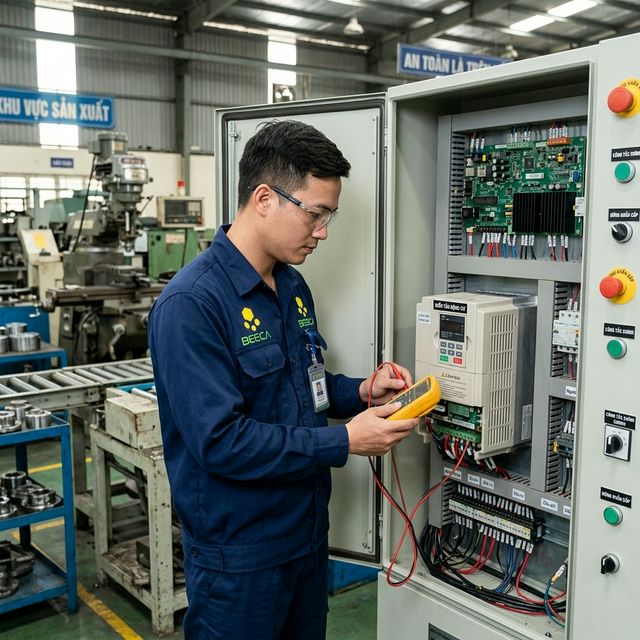

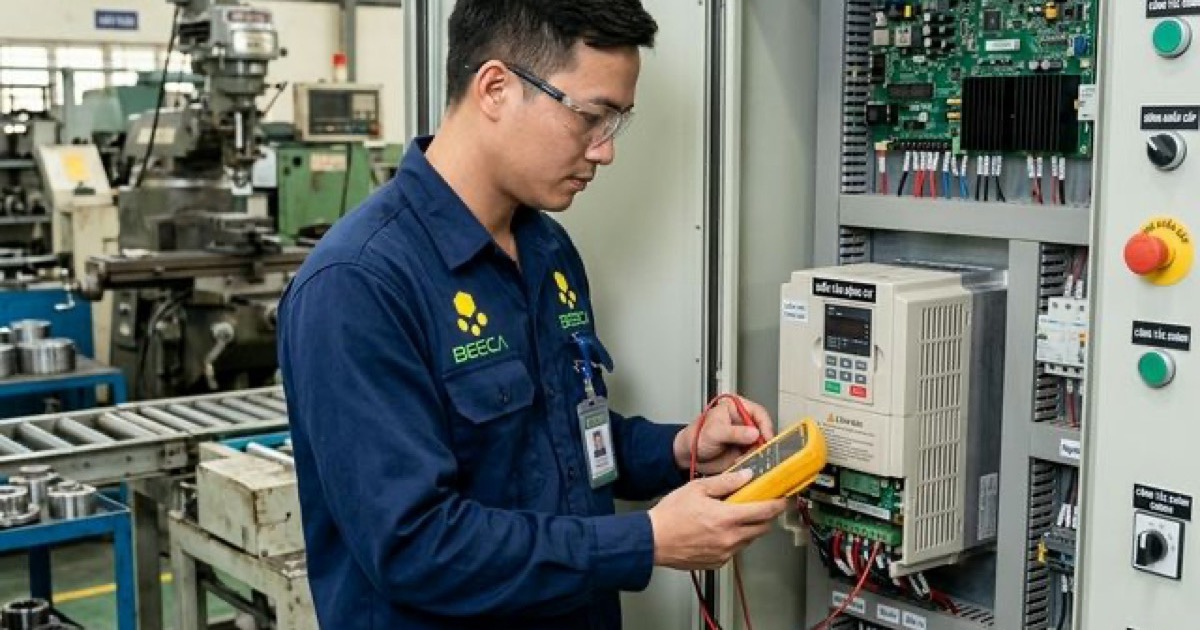

Khi tiếp nhận biến tần bị lỗi OC, đội ngũ kỹ thuật BeeCa thực hiện:
- Chẩn đoán sơ bộ: Kiểm tra mã lỗi chi tiết, lịch sử lỗi (Fault History)
- Kiểm tra phần cứng: Đo IGBT, đo điện trở cáp + động cơ, kiểm tra CT sensor
- Kiểm tra cài đặt: Xem lại thông số ACC/DEC, công suất, chế độ điều khiển
- Sửa chữa: Thay linh kiện chính hãng, hiệu chỉnh thông số
- Test tải: Chạy thử với tải thực trước khi bàn giao
BeeCa E&T chuyên sửa chữa biến tần tất cả các hãng: ABB, Siemens, Mitsubishi, Yaskawa, Delta, LS, Schneider.
