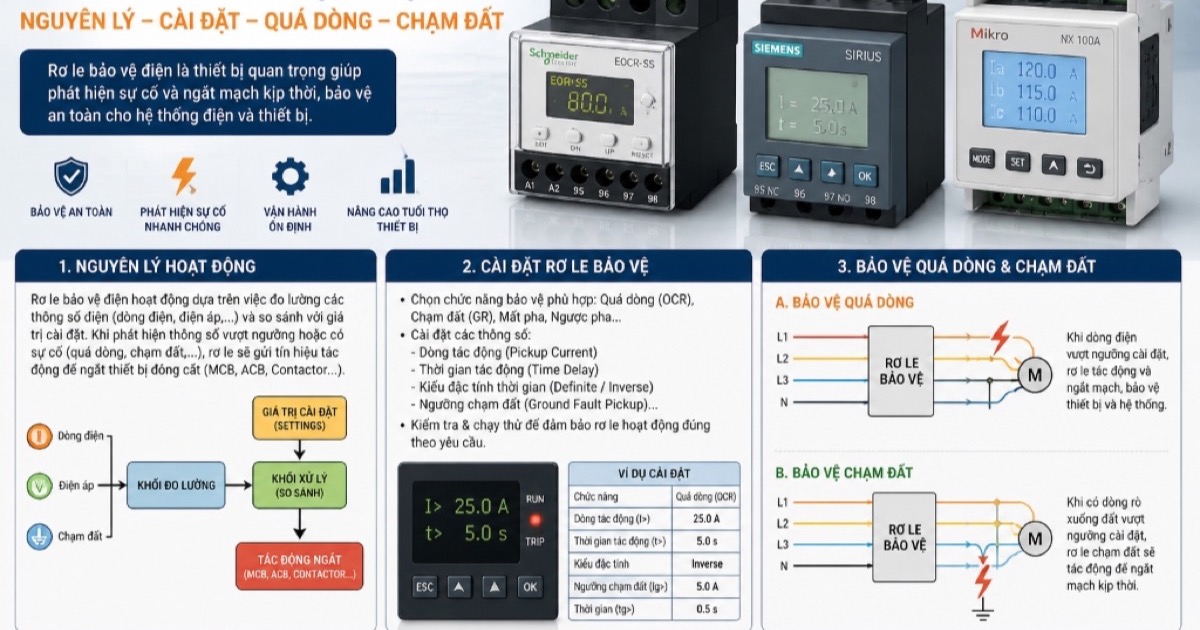

Rơ-le bảo vệ — "Người gác cổng" vô hình của hệ thống điện

Rơ-le bảo vệ (Protective Relay) là thiết bị tự động phát hiện sự cố điện và ra lệnh cắt CB trong vòng mili-giây để khoanh vùng và dập tắt sự cố. Không có rơ-le bảo vệ (hoặc cài đặt sai), một vụ ngắn mạch nhỏ có thể phát triển thành sự cố toàn bộ hệ thống, thiêu hủy thiết bị trị giá hàng tỷ đồng. Bài viết này giải thích nguyên lý và cách tính toán cài đặt các loại rơ-le phổ biến nhất.

Các loại rơ-le bảo vệ phổ biến trong công nghiệp

1. Rơ-le quá dòng (Overcurrent — 51/50)

Là loại bảo vệ phổ biến nhất. Hoạt động khi dòng điện vượt ngưỡng cài đặt:

• 50 — Quá dòng tức thời: Cắt không trễ khi dòng rất lớn (ngắn mạch gần). Iset = 8–12 × I_định mức
• 51 — Quá dòng có thời gian (IDMT): Thời gian tác động giảm khi dòng tăng, theo đặc tính IEC (Standard Inverse, Very Inverse, Extremely Inverse). Dùng để phối hợp theo tầng (grading).

Công thức tính thời gian tác động (IEC Standard Inverse):

t = TMS × 0.14 / [(I/Iset)^0.02 - 1]

TMS: Time Multiplier Setting (0.05–1.0); I: dòng sự cố; Iset: dòng cài đặt.

2. Rơ-le chạm đất (Earth Fault — 51N/64)

Phát hiện dòng rò xuống đất do hỏng cách điện hoặc tiếp xúc pha-đất. Đặc biệt quan trọng vì dòng chạm đất có thể nhỏ hơn nhiều so với dòng ngắn mạch 3 pha nhưng gây nguy hiểm điện giật. Iset thường = 10–20% I_pha định mức.

3. Rơ-le quá áp / thấp áp (59/27)

Bảo vệ thiết bị khỏi dao động điện áp bất thường:

• Rơ-le 59 (quá áp): Cắt khi U > 110% U_định mức, thời gian trễ 0.5–1.0s
• Rơ-le 27 (thấp áp): Cắt khi U < 85% U_định mức, thời gian trễ 1.0–3.0s (tránh cắt nhầm khi dip ngắn)

Công cụ tính rơ-le bảo vệ của BeeCa

Nguyên tắc phối hợp bảo vệ (Grading/Coordination)

Trong hệ thống điện có nhiều cấp (MBA → tủ tổng → tủ phân phối → phụ tải), các rơ-le phải được phối hợp để đảm bảo tính chọn lọc:

• Rơ-le gần sự cố nhất phải tác động TRƯỚC rơ-le phía trên
• Khoảng cách thời gian tối thiểu giữa hai cấp: Δt = 0.3–0.5 giây (tùy tốc độ CB)
• Vẽ đường cong thời gian-dòng điện (TCC curves) trên phần mềm như ETAP hoặc SKM để kiểm tra phối hợp toàn hệ thống

FAQ

1. Rơ-le số (IED) và rơ-le cơ điện khác nhau thế nào?

Rơ-le cơ điện (Electromechanical): Đơn giản, bền, không cần nguồn phụ. Nhược điểm: không ghi sự cố, khó chỉnh định chính xác. Rơ-le số (IED — Intelligent Electronic Device): Chính xác cao, ghi sự cố (event log), giao tiếp Modbus/IEC 61850, tự kiểm tra. Là tiêu chuẩn hiện đại cho nhà máy mới.

2. Biến dòng (CT) có ảnh hưởng đến cài đặt rơ-le không?

Rất quan trọng — tỉ số CT (ví dụ 200/5A) ảnh hưởng trực tiếp đến dòng cài đặt rơ-le. Dòng cài đặt thực tế của rơ-le = Iset_sơ cấp / Tỉ số CT. Cần biết chính xác tỉ số CT trước khi tính toán và cài đặt.

Kết luận

Tính toán và cài đặt rơ-le bảo vệ đúng là kỹ năng chuyên sâu đòi hỏi kiến thức về hệ thống điện và tiêu chuẩn IEC. BeeCa cung cấp dịch vụ thiết kế hệ thống bảo vệ rơ-le và thử nghiệm nghiệm thu cho các trạm điện công nghiệp tại miền Trung Việt Nam.
