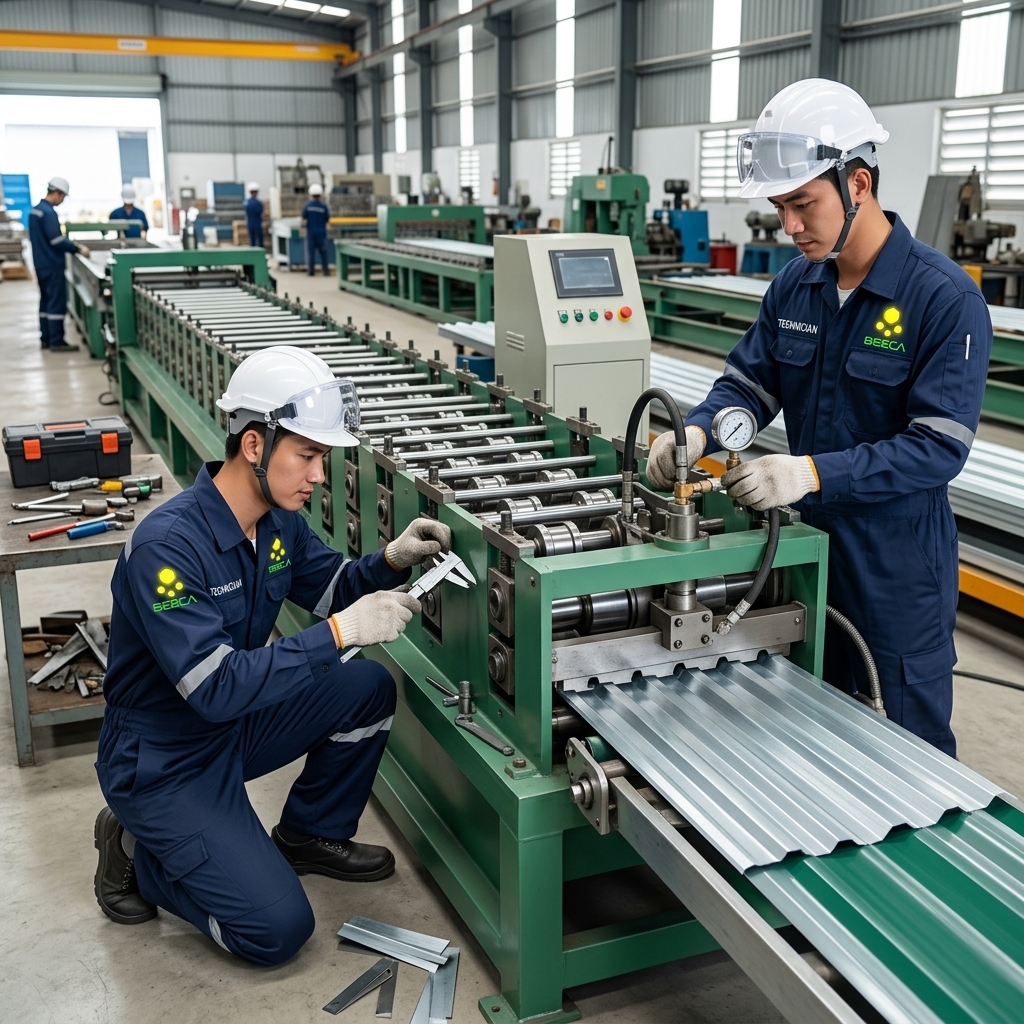

Máy cán Tôn Hỏng - Cả Xưởng Phải Dừng

Một xưởng tôn tại KCN Phú Bài mới đây phải dừng sản xuất 3 ngày vì máy cán tôn bị lỗi encoder - mất tín hiệu đo chiều dài, tôn cắt ra sai kích thước hoàn toàn.

Xưởng không có kỹ thuật viên chuyên sâu, phải gọi thợ từ Đà Nẵng. Chờ 1 ngày thợ mới đến, thêm 2 ngày sửa chữa và hiệu chỉnh lại. Thiệt hại:

• Mất đơn hàng: 3 tấn tôn không giao kịp, khách chuyển sang đối thủ
• Chi phí sửa chữa: 5 triệu (gồm phí di chuyển + phụ tùng)
• Thiệt hại gián tiếp: Công nhân nghỉ chờ, uy tín giảm

Thực tế, lỗi encoder này có thể phát hiện sớm nếu kiểm tra định kỳ. Bài viết này giúp bạn nhận biết và xử lý 6 lỗi phổ biến nhất trên máy cán tôn, giảm thiểu thời gian dừng máy.

Cấu tạo Máy cán Tôn - Hiểu để Sửa đúng

Máy cán tôn (roll forming machine) gồm 4 cụm chính:

Cụm	Chức năng	Linh kiện chính
1. Bộ xả cuộn (Decoiler)	Giữ và xả cuộn tôn vào máy	Trục xả, motor, phanh từ
2. Cụm con lăn tạo sóng (Roller)	Uốn tôn phẳng thành sóng theo profile	12-18 cặp con lăn thép, trục, bạc đạn
3. Hệ thống cắt (Cutting)	Cắt tôn đúng chiều dài yêu cầu	Dao cắt, xi-lanh thủy lực, van điện từ
4. Bàn ra sản phẩm	Đỡ tôn thành phẩm sau cắt	Con lăn đỡ, khung thép

Hệ thống điều khiển:

• PLC: Bộ não điều khiển toàn bộ quy trình (thường dùng Delta, Mitsubishi, Siemens)
• HMI: Màn hình cảm ứng - nhập chiều dài, số lượng, xem mã lỗi
• Encoder: Đo chiều dài tôn chính xác (độ phân giải 1mm)
• Biến tần: Điều chỉnh tốc độ cán (thường dùng Delta, INVT)

6 Lỗi Thường gặp và Cách Xử lý

Lỗi 1: Tôn ra bị Lệch sóng - Không đều

Biểu hiện: Sóng tôn không đều, một bên cao hơn bên kia, hoặc bị vênh méo.

Nguyên nhân:

• Con lăn bị mòn không đều sau thời gian dài sử dụng
• Trục con lăn bị lệch tâm (misalignment) do va đập hoặc ốc lỏng
• Khe hở giữa con lăn trên và dưới không đồng đều hai bên
• Cuộn tôn đầu vào bị cong biên (edge wave) từ nhà sản xuất

Cách xử lý:

• Dùng thước lá (feeler gauge) đo khe hở giữa các cặp con lăn - phải đều hai bên, sai số ≤ 0.05mm
• Kiểm tra alignment bằng thước thẳng hoặc laser alignment
• Con lăn mòn quá 0.1mm so với thiết kế → cần mạ crom hoặc thay mới
• Siết lại ốc cố định trục - dùng torque wrench đúng lực

Lỗi 2: Dao cắt Không đứt hoặc Cắt méo

Biểu hiện: Tôn cắt xong bị ba-via (gờ sắc), mép cắt không thẳng, hoặc cắt không đứt hẳn.

Nguyên nhân:

• Dao cắt bị mòn hoặc mẻ
• Khe hở giữa dao trên và dao dưới quá lớn hoặc quá nhỏ
• Xi-lanh thủy lực yếu - không đủ lực ép
• Dao bị lệch so với phương vuông góc

Cách xử lý:

• Mài dao: Tháo dao, mài phẳng bằng máy mài phẳng (surface grinder). Khe hở dao đúng = 5-8% độ dày tôn
• Chỉnh khe hở: Tôn 0.4mm → khe hở dao 0.02-0.03mm. Tôn 0.5mm → khe hở 0.025-0.04mm
• Kiểm tra thủy lực: Áp suất xi-lanh cắt phải đạt 100-150 bar (theo thiết kế)
• Dao mòn quá mức → thay dao mới (thường 6-12 tháng/lần tùy sản lượng)

Lỗi 3: Máy Dừng đột ngột - Mất tín hiệu

Biểu hiện: Máy dừng giữa chừng, HMI báo lỗi, hoặc mất điều khiển.

Nguyên nhân phổ biến:

Mã lỗi HMI	Ý nghĩa	Xử lý
E001	Mất tín hiệu encoder	Kiểm tra dây encoder, vệ sinh đầu đọc
E002	Quá tải motor	Kiểm tra biến tần, giảm tốc độ cán
E003	Lỗi cảm biến vị trí	Vệ sinh/thay cảm biến proximity
E005	Áp suất thủy lực thấp	Kiểm tra mức dầu, bơm, van
E010	Emergency Stop kích hoạt	Kiểm tra nút E-Stop, reset

Xử lý chung:

• Ghi lại mã lỗi trên HMI trước khi reset
• Kiểm tra dây cảm biến, encoder - thường bị đứt/lỏng do rung động
• Restart PLC (tắt nguồn 30 giây, bật lại) - giải quyết được 30% lỗi phần mềm
• Nếu lỗi lặp lại sau reset → cần kỹ sư kiểm tra PLC program

Lỗi 4: Biến tần Báo lỗi

Biến tần điều khiển tốc độ motor cán. Các mã lỗi phổ biến:

Mã lỗi	Ý nghĩa	Nguyên nhân	Xử lý
OC (Over Current)	Quá dòng	Motor kẹt, tải quá nặng, ngắn mạch	Kiểm tra motor, giảm tải, đo cách điện motor
OV (Over Voltage)	Quá áp	Phanh đột ngột, điện áp lưới cao	Tăng thời gian giảm tốc, lắp điện trở xả
OH (Over Heat)	Quá nhiệt	Quạt tản nhiệt hỏng, bụi bám	Vệ sinh biến tần, thay quạt
UL (Under Load)	Mất tải	Đứt dây curoa, coupling hỏng	Kiểm tra kết nối motor
EF (Earth Fault)	Chạm đất	Cáp motor chạm vỏ	Đo cách điện cáp, sửa/thay cáp

👉 Đọc thêm: Biến tần là gì? Hướng dẫn Chi tiết

Lỗi 5: Hệ thống Thủy lực Yếu - Rò rỉ

Biểu hiện: Dao cắt chậm, lực cắt yếu, xi-lanh di chuyển ì ạch, vũng dầu dưới sàn.

Nguyên nhân và Xử lý:

Triệu chứng	Nguyên nhân	Xử lý
Áp suất không lên đủ	Bơm mòn, van an toàn hở	Kiểm tra áp suất bơm, chỉnh van
Xi-lanh di chuyển chậm	Dầu thiếu, lọc bẩn	Bổ sung dầu 46, thay lọc
Rò rỉ dầu tại xi-lanh	Seal (phớt) hỏng	Thay bộ seal xi-lanh
Dầu đổi màu đen/có mùi khét	Dầu quá hạn, nhiễm nước	Thay toàn bộ dầu thủy lực
Tiếng kêu "rít" từ bơm	Bơm hút khí, mức dầu thấp	Bổ sung dầu, kiểm tra ống hút

Lịch thay dầu: Mỗi 6-12 tháng hoặc khi dầu đổi màu. Dùng dầu thủy lực ISO VG46 (vùng Huế khí hậu nóng, VG46 phù hợp hơn VG32).

Lỗi 6: Tiếng ồn Bất thường - Rung lắc

Biểu hiện: Máy kêu "cạch cạch", "rì rì" bất thường, rung mạnh hơn bình thường.

Chẩn đoán theo âm thanh:

• "Cạch cạch" nhịp đều: Bạc đạn (bearing) hỏng - cần thay ngay
• "Rì rì" liên tục: Dây curoa trùng hoặc mòn răng
• "Cốc cốc" khi khởi động: Khớp nối (coupling) mòn, lỏng
• Rung toàn máy: Bu-lông nền lỏng, motor mất cân bằng

⚠️ Cảnh báo: Tiếng ồn bất thường là dấu hiệu cảnh báo sớm. Bỏ qua = hỏng nặng hơn, chi phí sửa gấp 5-10 lần. Nghe thấy tiếng lạ → dừng máy kiểm tra ngay.

Lịch Bảo trì Định kỳ Máy cán Tôn

Chu kỳ	Hạng mục	Chi tiết
Hàng ngày	Vệ sinh + Kiểm tra	Lau sạch bụi tôn trên con lăn, kiểm tra mức dầu thủy lực, nghe tiếng máy lúc chạy
Hàng tuần	Bôi trơn + Dao	Tra mỡ bạc đạn con lăn (mỡ Lithium EP2), kiểm tra độ sắc dao cắt, siết ốc bệ máy
Hàng tháng	Hệ thống điều khiển	Vệ sinh tủ điện, kiểm tra encoder, cảm biến proximity, lọc dầu thủy lực
3 tháng	Kiểm tra cơ khí	Đo khe hở con lăn, kiểm tra dây curoa, coupling, alignment trục
6 tháng	Bảo trì lớn	Thay dầu thủy lực, thay lọc, kiểm tra toàn bộ bạc đạn, mài dao cắt
12 tháng	Đại tu (Overhaul)	Tháo toàn bộ con lăn kiểm tra độ mòn, thay seal xi-lanh, kiểm tra PLC + biến tần

Nên Tự sửa hay Gọi Kỹ sư?

Loại lỗi	Tự xử lý	Cần kỹ sư chuyên nghiệp
Vệ sinh, bôi trơn	✅ Tự làm
Siết ốc, thay lọc dầu	✅ Tự làm
Reset lỗi HMI đơn giản	✅ Tự làm
Thay dao cắt (cùng loại)	✅ Tự làm (có hướng dẫn)
Chỉnh khe hở con lăn		⚠️ Cần kỹ sư
Sửa lỗi PLC/biến tần		⚠️ Cần kỹ sư
Thay bạc đạn, coupling		⚠️ Cần kỹ sư
Sửa hệ thống thủy lực		⚠️ Cần kỹ sư
Alignment con lăn		⚠️ Cần kỹ sư chuyên sâu

Câu hỏi Thường gặp

Chi phí sửa chữa máy cán tôn bao nhiêu?

Tùy loại lỗi:

• Thay dao cắt: 1-5 triệu (tùy loại dao)
• Thay bạc đạn: 500 nghìn - 3 triệu/bộ
• Sửa biến tần: 2-8 triệu
• Sửa PLC/encoder: 3-10 triệu
• Overhaul con lăn: 10-30 triệu
• Thay bộ seal thủy lực: 500 nghìn - 2 triệu

Tìm phụ tùng thay thế ở đâu tại Huế?

Phụ tùng tiêu chuẩn (bạc đạn, seal, lọc dầu) có thể mua tại các cửa hàng vật tư công nghiệp tại Huế. Phụ tùng chuyên dụng (dao cắt, con lăn, encoder) thường phải đặt từ nhà sản xuất hoặc qua đơn vị cung cấp chuyên nghiệp. BeeCa hỗ trợ tìm và cung cấp phụ tùng cho hầu hết các dòng máy cán tôn phổ biến tại Huế.

Máy cán tôn bao nhiêu năm nên đại tu?

Thông thường 5-7 năm nên đại tu toàn bộ (overhaul). Tuy nhiên, nếu máy chạy 2 ca/ngày liên tục thì có thể cần đại tu sớm hơn (3-5 năm). Đại tu bao gồm: tháo toàn bộ con lăn, đo và mạ crom lại, thay toàn bộ bạc đạn, thay dầu và seal thủy lực, kiểm tra hệ thống điện.

Kết luận

Máy cán tôn là "trái tim" của xưởng tôn - hỏng máy là dừng sản xuất. Việc hiểu rõ 6 lỗi phổ biến và thực hiện bảo trì định kỳ sẽ giúp giảm 80% sự cố bất ngờ, kéo dài tuổi thọ máy, và giữ năng suất ổn định.

Nếu máy cán tôn tại xưởng bạn đang gặp vấn đề, hoặc cần lên lịch bảo trì định kỳ, hãy liên hệ BeeCa Equipment & Technology - đội ngũ kỹ sư tại Huế, không cần chờ thợ từ Đà Nẵng.
