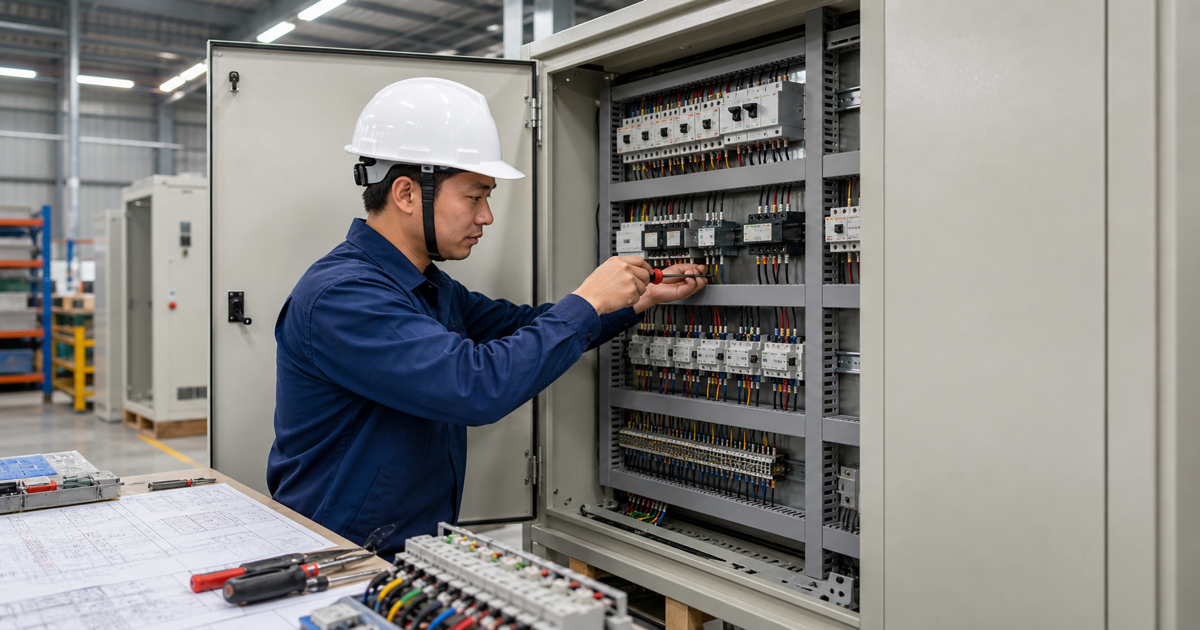

Tủ điện công nghiệp là gì và vì sao cần thiết kế đúng?

Tủ điện công nghiệp (MDB — Main Distribution Board, DB — Distribution Board) là trung tâm phân phối và bảo vệ toàn bộ hệ thống điện của nhà máy. Một tủ điện thiết kế sai có thể gây: CB tổng nhảy liên tục do tải không cân bằng, quá nhiệt do thiếu không gian tản nhiệt, nguy hiểm khi vận hành do bố trí không hợp lý. Bài này hướng dẫn tính toán tải và chọn thiết bị trong tủ một cách bài bản.

Quy trình thiết kế tủ điện phân phối

Bước 1: Xác định sơ đồ nguyên lý (SLD)

Vẽ sơ đồ Single Line Diagram (SLD) liệt kê toàn bộ mạch ra (output circuit): tên mạch, công suất (kW), cosφ, số pha, loại tải. Đây là tài liệu gốc để tính toán mọi thứ phía sau.

Bước 2: Tính dòng từng mạch

Với tải 3 pha: I = P / (√3 × U × cosφ × η)

Với tải 1 pha: I = P / (U × cosφ × η)

Trong đó η là hiệu suất thiết bị (động cơ: 0.85–0.92, đèn LED: 1.0, điện trở: 1.0).

Bước 3: Chọn CB từng mạch

Dòng định mức CB: In_CB ≥ I_tải × 1.25. Dòng cắt Icu của CB phải ≥ dòng ngắn mạch tại điểm đặt CB (xem Công cụ tính dòng ngắn mạch).

Bước 4: Phân bổ tải đều 3 pha

Phân bổ các mạch 1 pha đều nhau trên 3 pha L1, L2, L3. Mất cân bằng tải không quá 15% giữa các pha. Tải mất cân bằng gây quá nhiệt cuộn dây MBA và rung động động cơ.

Công cụ tính tủ điện của BeeCa

Tiêu chuẩn kỹ thuật tủ điện theo IEC 61439

IEC 61439 (thay thế IEC 60439 từ 2014) quy định yêu cầu kỹ thuật cho tủ điện hạ thế. Các điểm chính cần tuân thủ:

• Khoảng cách điện môi (Clearance/Creepage): Phụ thuộc vào điện áp và cấp ô nhiễm. Với 400V, khe hở tối thiểu là 10mm.
• Nhiệt độ làm việc bên trong tủ: Không quá 40°C (đối với CB và thiết bị tiêu chuẩn). Với tủ kín IP54, cần tính toán tản nhiệt và có thể cần quạt làm mát.
• Cấp bảo vệ (IP): Tối thiểu IP31 cho lắp trong nhà; IP54 cho tủ ngoài trời hoặc môi trường bụi ẩm.

FAQ

1. Nên dùng CB MCB, MCCB hay ACB cho tủ tổng?

MCB (In ≤ 63A) cho mạch nhánh nhỏ. MCCB (63A–1600A) cho tủ phân phối tầng, phân xưởng. ACB (từ 630A trở lên, có thể đến 6300A) cho tủ tổng MSB nhà máy lớn — ACB có khả năng thao tác đóng cắt từ xa và tích hợp đồng hồ đo lường.

2. Busbar đồng hay nhôm cho tủ điện hạ thế?

Busbar đồng (Cu) là tiêu chuẩn phổ biến nhất: dẫn điện tốt hơn, dễ đấu nối, tuổi thọ cao. Busbar nhôm nhẹ hơn và rẻ hơn nhưng cần tiết diện lớn hơn 1.6 lần để cùng khả năng dẫn điện. Xem thêm: Cách tính thanh cái tủ điện.

Kết luận

Tủ điện thiết kế đúng kỹ thuật là nền tảng vận hành an toàn và đáng tin cậy cho toàn bộ nhà máy. BeeCa cung cấp dịch vụ thiết kế, chế tạo và lắp đặt tủ điện công nghiệp theo tiêu chuẩn IEC tại Huế, Đà Nẵng và các KCN miền Trung.
