Khí nén Chiếm 20-30% Hóa đơn Điện Nhà máy

Nhiều chủ xưởng không biết rằng hệ thống khí nén là một trong những "kẻ ăn điện" lớn nhất trong nhà máy. Theo thống kê, chi phí điện cho máy nén khí chiếm 20-30% tổng hóa đơn điện, và trong đó 30-50% bị lãng phí do rò rỉ, cài đặt sai, và bảo trì kém.

Một xưởng cơ khí tại Huế dùng máy nén trục vít 15kW, chạy 10h/ngày. Sau khi BeeCa kiểm tra, phát hiện hệ thống rò rỉ tại 7 điểm - lãng phí khoảng 1.5-2 triệu đồng tiền điện mỗi tháng. Chỉ cần sửa rò rỉ và chỉnh áp suất đúng, xưởng tiết kiệm được ngay.

Bài viết này hướng dẫn nhận biết 5 lỗi phổ biến gây tốn điện trên hệ thống khí nén và cách khắc phục.

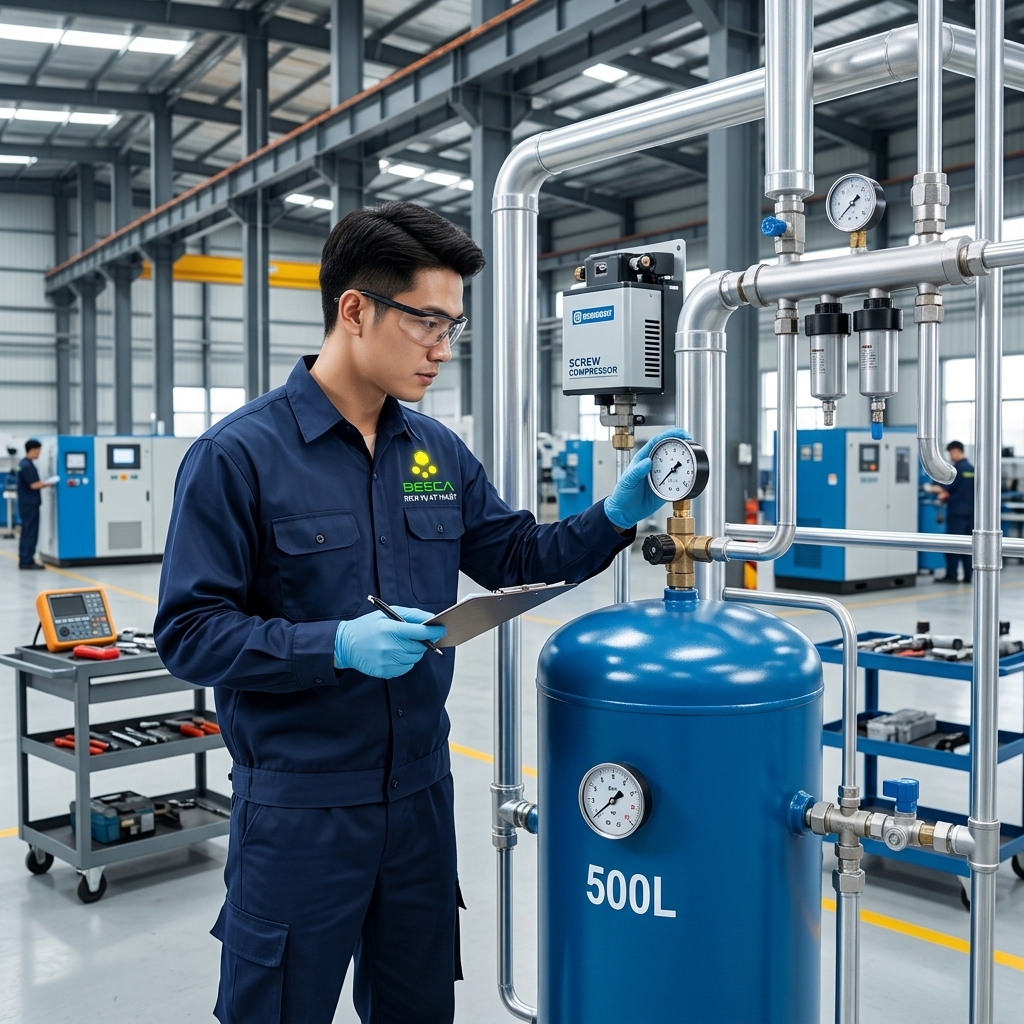

Cấu tạo Hệ thống Khí nén Nhà máy

Hệ thống khí nén hoàn chỉnh gồm các thành phần:

Thành phần	Chức năng	Ví dụ
1. Máy nén khí	Nén không khí từ áp suất khí quyển lên 7-10 bar	Máy trục vít (screw), máy piston
2. Bình chứa (receiver)	Lưu trữ khí nén, ổn định áp suất	Bình 300L, 500L, 1000L
3. Máy sấy khí (dryer)	Loại bỏ hơi ẩm trong khí nén	Sấy lạnh (refrigerated), sấy hấp thụ
4. Bộ lọc (filter)	Lọc bụi, dầu, nước ra khỏi khí nén	Lọc thô, lọc tinh, lọc than hoạt tính
5. Đường ống	Dẫn khí đến thiết bị sử dụng	Ống nhôm, ống thép, ống PU
6. Bộ điều áp (FRL)	Lọc - Điều áp - Bôi trơn tại điểm sử dụng	Filter-Regulator-Lubricator

Loại máy nén phổ biến tại Huế:

• Máy piston: Phổ biến xưởng nhỏ (1-10HP), giá rẻ, bảo trì đơn giản
• Máy trục vít (screw): Xưởng vừa-lớn (15-100HP), chạy liên tục, tiết kiệm điện hơn

5 Lỗi Gây Tốn Điện và Cách Khắc phục

Lỗi 1: Rò rỉ Đường ống - "Kẻ trộm" Im lặng

Mức độ nghiêm trọng: Rò rỉ khí nén là nguyên nhân lãng phí điện #1 - trung bình nhà máy rò rỉ 20-30% tổng lượng khí mà không biết.

Điểm rò rỉ phổ biến:

• Mối nối ống (fitting, coupling) - lỏng theo thời gian
• Van xả nước tự động - kẹt ở vị trí mở
• Ống PU bị nứt/cắt - do va chạm hoặc lão hóa
• Bộ FRL tại điểm sử dụng - seal mòn
• Xi lanh khí nén - seal piston mòn

Cách phát hiện:

• Nghe: Tắt máy móc, nghe tiếng "xì" tại các mối nối (hiệu quả nhất lúc nghỉ trưa hoặc cuối ca)
• Xà phòng: Phun nước xà phòng lên mối nối nghi ngờ - có bọt = rò rỉ
• Chuyên dụng: Dùng máy dò rò rỉ siêu âm (ultrasonic leak detector)

Bảng thiệt hại theo kích thước rò rỉ (tại 7 bar):

Đường kính lỗ rò	Lưu lượng mất	Chi phí điện/năm
1mm	~4 lít/phút	~500 nghìn
3mm	~35 lít/phút	~4.5 triệu
5mm	~100 lít/phút	~12 triệu
10mm	~400 lít/phút	~50 triệu

⚠️ Thực tế: Một nhà máy 20 điểm rò rỉ nhỏ (1-3mm) có thể lãng phí 20-50 triệu/năm tiền điện mà không biết. Kiểm tra rò rỉ nên thực hiện mỗi quý.

Lỗi 2: Áp suất Cài quá Cao

Thực trạng: Nhiều xưởng cài áp suất máy nén 8-10 bar trong khi thiết bị sử dụng chỉ cần 5-6 bar.

Hậu quả: Mỗi 1 bar tăng thêm = tốn thêm 7-8% điện năng. Nếu cài 9 bar thay vì 7 bar → lãng phí 14-16% điện.

Cách khắc phục:

• Kiểm tra áp suất thực tế mà thiết bị cần (xi lanh, súng phun, máy CNC...)
• Cài áp suất máy nén = áp suất cần + 1 bar (bù tổn thất đường ống)
• Dùng bộ điều áp (regulator) tại mỗi điểm sử dụng để giảm áp cục bộ

Lỗi 3: Không Xả nước Bình chứa

Biểu hiện: Nước chảy ra từ đường ống khí nén, thiết bị khí nén hoạt động yếu hoặc bị kẹt.

Nguyên nhân: Máy nén hút không khí chứa hơi ẩm → nén lại → nước ngưng tụ trong bình chứa. Tại Huế, độ ẩm cao quanh năm (75-85%) nên lượng nước ngưng rất lớn.

Hậu quả nếu không xả:

• Nước vào xi lanh → rỉ sét piston, kẹt xi lanh
• Nước vào van solenoid → kẹt van, mạch khí nén lỗi
• Nước vào súng phun sơn → sản phẩm bị bọt nước, hỏng lớp sơn
• Bình chứa rỉ sét từ bên trong → nguy hiểm (bình áp lực mỏng thành)

Giải pháp:

• Xả tay: Mở van xả đáy bình chứa mỗi ngày trước khi chạy máy
• Van xả tự động: Lắp van timer tự xả mỗi 30-60 phút (~500k-1.5 triệu/van)
• Máy sấy khí: Lắp dryer sau máy nén để loại bỏ 90-95% hơi ẩm

Lỗi 4: Lọc khí Bẩn - Không Thay Định kỳ

Biểu hiện: Áp suất tại điểm sử dụng yếu hơn bình thường, máy nén chạy lâu hơn mới đạt áp.

Nguyên nhân: Bộ lọc (lọc gió đầu vào, lọc dầu, lọc khí sau máy nén) bị tắc do bụi và dầu tích tụ.

Hậu quả:

• Lọc gió tắc → máy nén hút khí yếu, giảm sản lượng, tốn điện hơn 5-10%
• Lọc dầu tắc → dầu không tuần hoàn → máy nén quá nhiệt, hỏng bearings
• Lọc khí tắc → sụt áp lớn, thiết bị cuối không đủ áp

Lịch thay lọc tham khảo:

Loại lọc	Chu kỳ thay	Chi phí
Lọc gió đầu vào	Mỗi 2,000-4,000 giờ	200k-1 triệu
Lọc dầu (oil filter)	Mỗi 2,000-4,000 giờ	300k-1.5 triệu
Lọc tách dầu (separator)	Mỗi 4,000-8,000 giờ	1-5 triệu
Lọc khí đường ống (line filter)	Mỗi 6-12 tháng	200k-800k

Lỗi 5: Đường ống Quá nhỏ hoặc Quá dài

Biểu hiện: Áp suất tại máy nén đạt 7 bar nhưng tại thiết bị cuối chỉ còn 4-5 bar.

Nguyên nhân: Đường ống quá nhỏ, quá dài, hoặc có quá nhiều co cút 90° → tổn thất áp suất lớn.

Quy tắc thiết kế:

• Tổn thất áp cho phép: Không quá 0.5 bar từ máy nén đến điểm sử dụng xa nhất
• Đường ống chính: Dùng ống lớn hơn 1-2 cỡ so với tính toán (đầu tư 1 lần, tiết kiệm điện lâu dài)
• Mạch vòng (ring): Nối ống thành vòng tròn giúp cấp khí đều 2 hướng, giảm tổn thất
• Hạn chế co 90°: Mỗi co 90° tương đương ~1m ống thẳng (tổn thất). Dùng co 45° hoặc ống cong thay thế

Kích thước ống tham khảo:

Công suất máy nén	Ống chính	Ống nhánh
5-10 HP	Ø27mm (1")	Ø21mm (3/4")
15-20 HP	Ø34mm (1-1/4")	Ø27mm (1")
30-50 HP	Ø42mm (1-1/2")	Ø34mm (1-1/4")
75-100 HP	Ø60mm (2")	Ø42mm (1-1/2")

Lịch Bảo trì Hệ thống Khí nén

Chu kỳ	Hạng mục
Hàng ngày	Xả nước bình chứa, kiểm tra áp suất, nghe tiếng ồn bất thường
Hàng tuần	Kiểm tra mức dầu máy nén, vệ sinh lọc gió, kiểm tra rò rỉ cục bộ
Hàng tháng	Kiểm tra dây đai (máy piston), xả nước máy sấy, kiểm tra van an toàn
Mỗi quý	Kiểm tra rò rỉ toàn hệ thống, kiểm tra bộ FRL tại các điểm sử dụng
6 tháng	Thay lọc gió + lọc dầu, kiểm tra hệ thống làm mát (quạt, radiator)
12 tháng	Thay dầu máy nén, thay lọc tách dầu, kiểm tra bearings, kiểm tra motor

Câu hỏi Thường gặp

Nên dùng máy nén piston hay trục vít?

Máy piston: Phù hợp xưởng nhỏ, dùng không liên tục (duty cycle 60-70%), giá rẻ hơn 50%. Máy trục vít: Phù hợp xưởng chạy liên tục (duty cycle 100%), tiết kiệm điện 20-30% so với piston cùng công suất, tuổi thọ cao hơn. Nếu xưởng chạy trên 6h/ngày → nên đầu tư trục vít.

Máy nén bao nhiêu HP là đủ?

Tính tổng lưu lượng khí cần dùng (lít/phút) của tất cả thiết bị + 30% dự phòng. Ví dụ: 3 súng bắn ốc (200 lít/phút mỗi cái) + 2 xi lanh (50 lít/phút) = 700 lít/phút + 30% = 910 lít/phút → cần máy nén 15HP (sản lượng ~1000 lít/phút).

Có nên lắp biến tần cho máy nén khí?

Nếu máy nén chạy tải không đều (lúc dùng nhiều, lúc dùng ít) → lắp biến tần (VSD - Variable Speed Drive) tiết kiệm 25-35% điện. Nhiều dòng máy nén hiện đại đã tích hợp sẵn biến tần (Screw VSD).

Kết luận

Hệ thống khí nén là "động mạch" của nhà máy nhưng thường bị xem nhẹ về bảo trì. Chỉ cần sửa rò rỉ, chỉnh áp suất đúng, và thay lọc định kỳ có thể giảm 15-30% chi phí điện cho hệ thống khí nén - tiết kiệm hàng chục triệu mỗi năm.

Nếu xưởng bạn cần kiểm tra rò rỉ, tư vấn lắp đặt hoặc bảo trì hệ thống khí nén, hãy liên hệ BeeCa để được hỗ trợ tại Huế.
