Nối đất sai — Tai nạn điện chết người có thể xảy ra bất cứ lúc nào

Hệ thống nối đất (Earthing/Grounding) là "hàng rào" bảo vệ cuối cùng giữa người vận hành và nguy cơ điện giật chết người. Khi cách điện của thiết bị bị hỏng, dòng điện rò sẽ chạy theo đường nối đất xuống đất thay vì qua cơ thể người. Nếu hệ thống nối đất sai hoặc không đạt tiêu chuẩn, đây chính là nguyên nhân của những vụ tai nạn điện nghiêm trọng tại các nhà máy Việt Nam mỗi năm.

Tiêu chuẩn nối đất tại Việt Nam

Tiêu chuẩn chính áp dụng: TCVN 9358:2012 (Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp — Yêu cầu chung). Các yêu cầu quan trọng:

• Điện trở nối đất thiết bị (Rđ): ≤ 4Ω cho lưới hạ thế TN/TT; ≤ 1Ω cho trạm biến áp và thiết bị trung áp
• Điện trở nối đất chống sét: ≤ 10Ω (nhà dân), ≤ 4Ω (công trình công nghiệp)
• Dây nối đất tối thiểu: 16mm² Cu hoặc 25mm² Al từ thiết bị về hệ thống nối đất

Công thức tính điện trở nối đất cọc đơn

Điện trở nối đất của một cọc thẳng đứng (theo công thức Dwight):

R = (ρ / 2πL) × [ln(4L/d) - 1]

Trong đó:

• ρ (Ω·m): Điện trở suất của đất — thay đổi rất nhiều tùy loại đất
• L (m): Chiều dài cọc nối đất
• d (m): Đường kính cọc

Loại đất	Điện trở suất ρ (Ω·m)
Đất thịt (loam)	30–100
Đất sét ướt	50–150
Đất cát ướt	100–250
Đất cát khô	500–1500
Đá cứng	1000–5000

Công cụ tính hệ thống nối đất của BeeCa

Giải pháp khi đất có điện trở suất cao

Tại các khu vực đất cát, đá hoặc vùng khô hạn, điện trở nối đất thường không đạt yêu cầu. Các giải pháp xử lý:

• Tăng số lượng cọc: Đấu song song nhiều cọc, khoảng cách tối thiểu bằng 2× chiều dài cọc
• Tăng chiều dài cọc: Đóng sâu hơn để tiếp xúc lớp đất ẩm phía dưới
• Dùng điện cực nằm ngang: Chôn dây đồng trần hoặc lưới tiếp địa theo mặt bằng rộng
• Xử lý hóa chất giảm điện trở: Đổ muối, than hoạt tính hoặc hóa chất GEM (Ground Enhancement Material) quanh cọc

Kiểm tra nối đất định kỳ

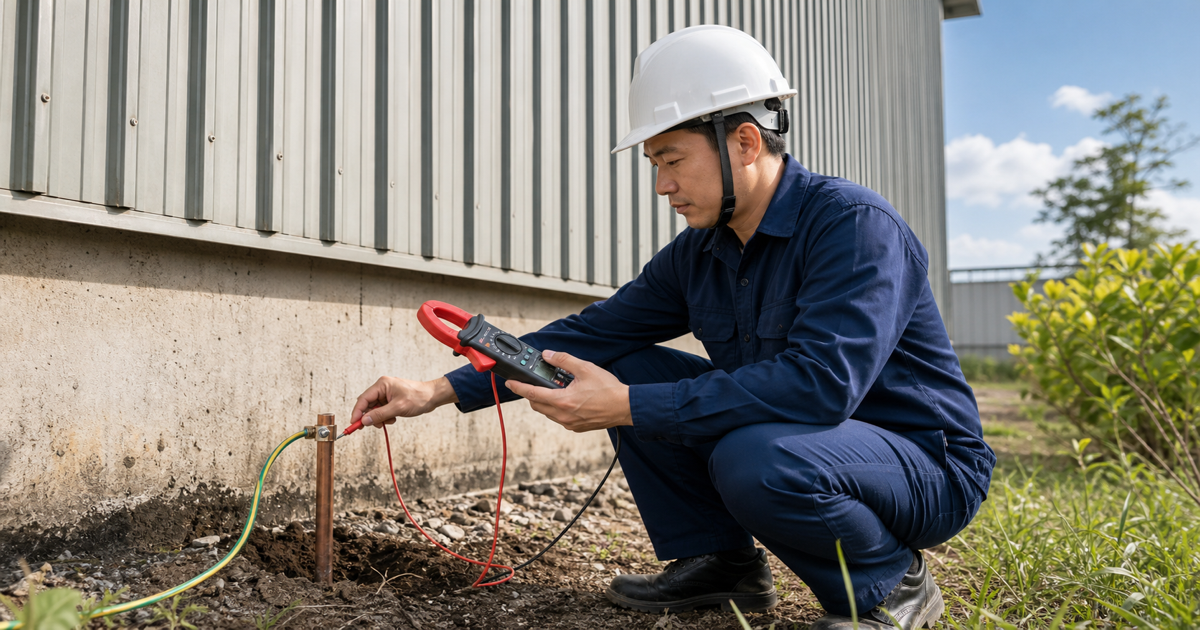

Hệ thống nối đất bắt buộc kiểm tra định kỳ tối thiểu 1 lần/năm (trước mùa mưa) và sau mỗi sự cố điện. Dùng đồng hồ đo điện trở đất (Earth Tester) như Kyoritsu 4105A hoặc Fluke 1625 để đo theo phương pháp 3 điểm (Fall of Potential). Nếu Rđ vượt ngưỡng cho phép, phải xử lý ngay trước khi đưa vào vận hành.

FAQ

1. Nối đất thiết bị và nối đất trung tính có phải là một không?

Không — đây là hai hệ thống khác nhau. Nối đất thiết bị (PE — Protective Earth) bảo vệ an toàn con người. Nối đất trung tính (N) phục vụ cho việc cân bằng điện áp pha. Trong hệ thống TN-S (tiêu chuẩn hiện đại), hai dây này tách biệt hoàn toàn sau điểm nối đất của MBA.

2. Nhà xưởng có mái tôn có cần nối đất mái không?

Có — mái tôn kim loại cần nối đất để chống sét cảm ứng và bảo vệ an toàn. Tối thiểu phải nối dây đồng từ kèo mái xuống hệ thống tiếp địa với điện trở ≤ 10Ω.

Kết luận

Hệ thống nối đất đạt chuẩn là yêu cầu pháp lý bắt buộc và là bảo hiểm nhân mạng cho người lao động. BeeCa cung cấp dịch vụ thiết kế, thi công và kiểm tra hệ thống nối đất cho nhà máy, xưởng sản xuất tại Huế và Đà Nẵng.
