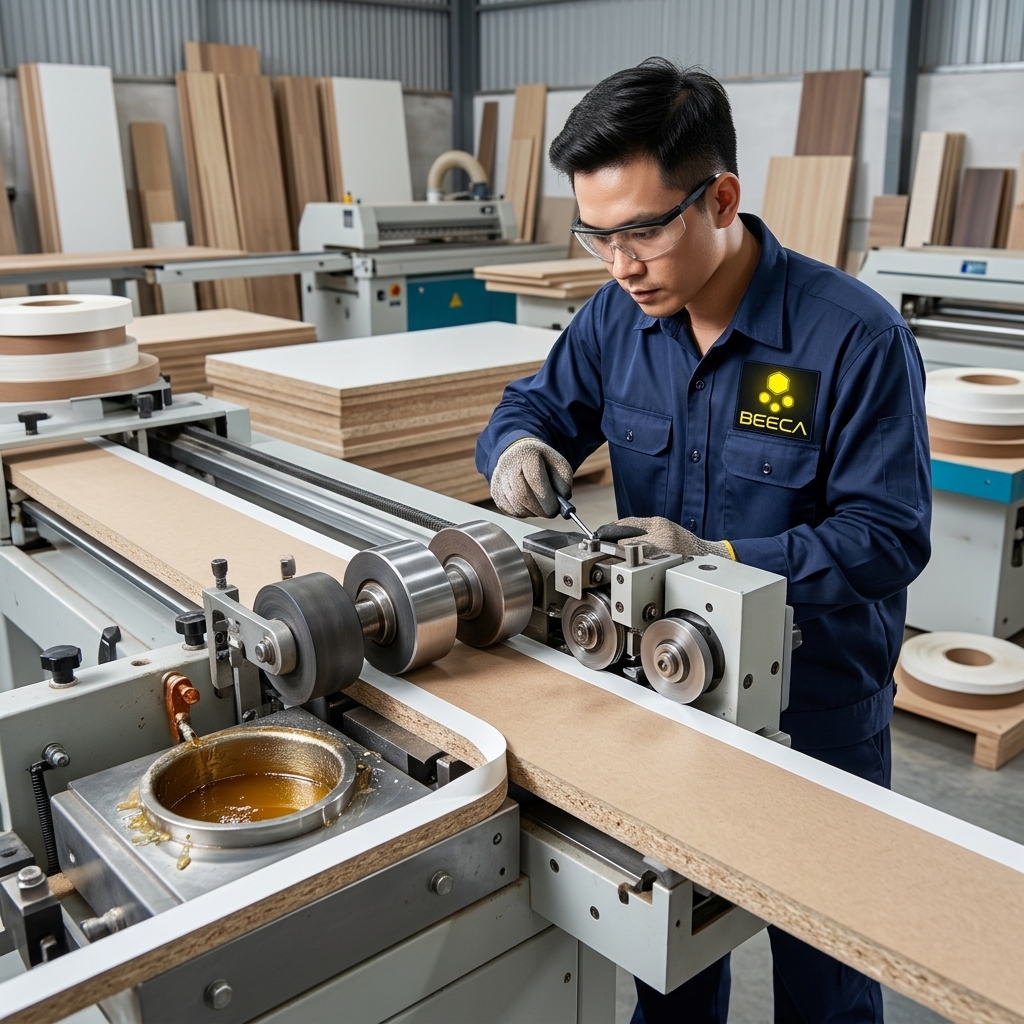

Máy dán Cạnh Lỗi - Hàng bị Trả, Mất Khách

Một xưởng nội thất tại Huế mới đây phải nhận lại 200 tấm MDF do cạnh PVC bong tróc chỉ sau 1 tuần giao hàng. Nguyên nhân: máy dán cạnh bị lỗi nhiệt độ keo mà thợ vận hành không phát hiện.

Thiệt hại:

• Nguyên liệu: ~3 triệu tiền ván + cạnh phải bóc và làm lại
• Nhân công: 2 ngày làm lại toàn bộ lô hàng
• Uy tín: Khách hàng mất niềm tin, chuyển sang đối thủ

Thực tế, 80% lỗi máy dán cạnh đến từ 3 nguyên nhân chính: nhiệt độ keo sai, dao phay mòn, và áp lực ép không đủ. Bài viết này hướng dẫn xử lý 7 sự cố phổ biến nhất, giúp xưởng của bạn duy trì chất lượng ổn định.

Cấu tạo Máy dán Cạnh - Các Cụm chính

Máy dán cạnh tự động (automatic edge banding machine) gồm các cụm xử lý nối tiếp nhau:

Cụm	Chức năng	Linh kiện quan trọng
1. Cấp phôi (Feeding)	Đưa tấm ván vào máy, giữ thẳng	Xích tải, con lăn dẫn hướng, motor
2. Phun keo (Gluing)	Nung chảy và phun keo lên cạnh ván	Nồi keo (glue pot), trục phun, bộ gia nhiệt
3. Ép cạnh (Pressing)	Ép băng cạnh PVC/ABS vào ván	Con lăn ép, xi-lanh khí nén
4. Cắt đầu/đuôi (End trimming)	Cắt bỏ phần cạnh thừa 2 đầu	Dao cắt tròn, cảm biến vị trí, motor servo
5. Phay flush (Flush trimming)	Phay phẳng cạnh trên/dưới bằng mặt ván	Dao phay copy, con lăn dẫn (copy roller)
6. Phay góc R (Corner rounding)	Bo tròn 4 góc của cạnh	Dao phay R, motor tốc độ cao
7. Gạt keo + Đánh bóng	Làm sạch keo thừa, đánh bóng mép	Dao gạt, bánh đánh bóng (buffing wheel)

7 Sự cố Phổ biến và Cách Khắc phục

Lỗi 1: Cạnh Bong tróc sau khi Dán

Biểu hiện: Cạnh PVC/ABS dán xong trông ổn, nhưng bong ra sau vài ngày hoặc khi va chạm nhẹ.

Nguyên nhân và Cách xử lý:

Nguyên nhân	Chẩn đoán	Xử lý
Nhiệt độ keo thấp	Keo không chảy đều, có vệt trắng	Tăng nhiệt nồi keo: EVA 190-210°C, PUR 130-150°C
Bề mặt ván bụi	Có bụi gỗ giữa keo và cạnh	Lắp bộ thổi bụi trước cụm phun keo
Áp lực ép yếu	Khe hở giữa cạnh và ván	Tăng áp khí nén lên 4-6 bar
Keo quá hạn/ẩm	Keo có bọt khí, mùi khét	Thay keo mới, bảo quản keo nơi khô thoáng
Tốc độ chạy quá nhanh	Keo chưa kịp bám	Giảm tốc độ xuống 10-14 m/phút

✅ Mẹo: Kiểm tra keo bám bằng cách bóc thử cạnh ngay sau khi dán. Nếu keo dính đều cả 2 mặt (ván và cạnh) = tốt. Nếu keo chỉ dính 1 mặt = nhiệt độ sai hoặc áp lực yếu.

Lỗi 2: Keo Tràn ra Mặt ván

Biểu hiện: Dư keo chảy ra mặt ván, để lại vết vàng xấu sau khi khô.

Nguyên nhân:

• Lượng keo phun quá nhiều - trục phun bám keo dày
• Nhiệt độ keo quá cao - keo quá lỏng, chảy tràn
• Dao gạt keo bị mòn hoặc lệch

Cách xử lý:

• Giảm lượng keo: chỉnh khe hở trục phun (gap 0.2-0.3mm cho cạnh 0.4-1mm, gap 0.3-0.5mm cho cạnh 2mm)
• Giảm nhiệt độ nồi keo 5-10°C
• Mài hoặc thay dao gạt keo
• Vệ sinh trục phun keo hàng ngày (dùng dung môi chuyên dụng khi máy còn nóng)

Lỗi 3: Cạnh bị Lệch - Không thẳng

Biểu hiện: Băng cạnh dán lệch lên trên hoặc xuống dưới so với mặt ván, hoặc bị xiên.

Nguyên nhân:

• Con lăn dẫn hướng cạnh bị mòn hoặc lệch
• Cuộn cạnh bị đặt sai vị trí trên giá đỡ
• Tấm ván cong vênh từ trước
• Xích tải bị trùng, kéo ván không đều

Cách xử lý:

• Chỉnh lại vị trí giá đỡ cuộn cạnh - cạnh phải vào đúng tâm cạnh ván
• Kiểm tra và thay con lăn dẫn hướng nếu mòn
• Căng lại xích tải, bôi trơn
• Loại bỏ tấm ván cong trước khi cho vào máy

Lỗi 4: Cắt Đầu/Đuôi Không đều

Biểu hiện: Phần cạnh thừa ở 2 đầu ván không được cắt sạch, hoặc cắt vào ván.

Nguyên nhân:

• Dao cắt mòn hoặc sứt
• Cảm biến vị trí (proximity sensor) bị lệch hoặc bẩn
• Motor servo cắt bị trễ tín hiệu
• Tốc độ chạy quá nhanh so với tốc độ cắt

Cách xử lý:

• Thay hoặc mài dao cắt (chu kỳ: mỗi 2-4 tuần tùy sản lượng)
• Vệ sinh cảm biến proximity, chỉnh lại khoảng cách cảm biến đúng 2-3mm
• Giảm tốc độ chạy nếu lỗi cắt lặp lại
• Kiểm tra timing của PLC - có thể cần chỉnh delay cắt

Lỗi 5: Phay Flush Không phẳng

Biểu hiện: Sau khi phay, cạnh vẫn nhô lên hoặc bị phay lẹm vào mặt ván.

Nguyên nhân:

• Dao phay mòn - không cắt sạch
• Con lăn copy (copy roller) bị mòn hoặc lỏng
• Áp lực tì của cụm phay quá mạnh hoặc quá yếu
• Độ dày cạnh PVC không đồng đều

Cách xử lý:

• Thay dao phay khi mòn (chu kỳ: 1-3 tháng tùy loại dao và sản lượng)
• Kiểm tra con lăn copy - phải quay tự do, không bị rơ
• Chỉnh áp lực tì: vặn ốc chỉnh từ từ đến khi phay phẳng, không lẹm
• Dùng cạnh PVC/ABS chất lượng, độ dày đồng nhất

Lỗi 6: Cạnh bị Cháy - Đổi màu

Biểu hiện: Cạnh PVC bị ngả vàng, cháy đen ở mép, hoặc có mùi nhựa khét.

Nguyên nhân:

• Nhiệt độ nồi keo quá cao (trên 220°C cho EVA)
• Tốc độ chạy quá chậm - cạnh tiếp xúc nhiệt quá lâu
• Bộ gia nhiệt bị lỗi thermocouple - hiển thị nhiệt sai

Cách xử lý:

• Kiểm tra nhiệt độ thực tế bằng súng đo nhiệt hồng ngoại (so sánh với số hiển thị trên máy)
• Giảm nhiệt nồi keo: EVA nên ở 190-210°C, PUR 120-150°C
• Tăng tốc độ chạy lên 12-16 m/phút
• Thay thermocouple nếu sai số trên 10°C

Lỗi 7: Máy Báo lỗi / Dừng đột ngột

Biểu hiện: Máy dừng giữa chừng, đèn báo lỗi sáng, hoặc HMI hiển thị mã lỗi.

Nguyên nhân phổ biến:

Triệu chứng	Nguyên nhân	Xử lý
Đèn báo "Air Pressure"	Áp khí nén dưới 4 bar	Kiểm tra máy nén khí, lọc tách nước, ống dẫn
Đèn báo "Overload"	Motor bị quá tải	Kiểm tra dao phay kẹt, giảm tốc độ
Đèn báo "Sensor Error"	Cảm biến bẩn hoặc hỏng	Vệ sinh/thay cảm biến proximity
Máy dừng không báo lỗi	Relay nhiệt nhảy, CB nhảy	Kiểm tra dòng motor, reset relay nhiệt
HMI đơ, không phản hồi	Lỗi phần mềm PLC/HMI	Tắt nguồn 30 giây, khởi động lại

Bảng Thông số Cài đặt Chuẩn

Thông số đúng giúp tránh 80% sự cố:

Thông số	Keo EVA	Keo PUR	Ghi chú
Nhiệt độ nồi keo	190-210°C	120-150°C	Đo bằng súng nhiệt để xác nhận
Tốc độ chạy	12-18 m/phút	10-14 m/phút	PUR cần chậm hơn để bám tốt
Áp lực ép	4-6 bar	4-6 bar	Kiểm tra đồng hồ áp trên máy
Khe hở trục keo	0.2-0.5mm	0.2-0.4mm	Tùy độ dày cạnh
Áp khí nén tổng	≥ 6 bar	≥ 6 bar	Lọc nước trước khi vào máy

✅ EVA vs PUR: Keo EVA phổ biến hơn, giá rẻ, dễ dùng nhưng kém chịu nhiệt và ẩm. Keo PUR bám chắc hơn gấp 3 lần, chịu nước và nhiệt tốt - phù hợp tủ bếp, nội thất phòng tắm. Giá PUR đắt hơn EVA khoảng 2-3 lần.

Lịch Bảo trì Định kỳ Máy dán Cạnh

Chu kỳ	Hạng mục	Chi tiết
Hàng ngày	Vệ sinh cơ bản	Vệ sinh nồi keo (khi còn nóng), lau trục phun, thổi bụi gỗ toàn máy, kiểm tra áp khí nén
Hàng tuần	Kiểm tra dao + cảm biến	Kiểm tra độ sắc dao cắt và dao phay, vệ sinh cảm biến, bôi trơn xích tải và ray trượt
Hàng tháng	Bảo trì cơ khí	Kiểm tra con lăn ép (mòn, rơ), kiểm tra con lăn copy, siết ốc toàn máy, lọc tách nước khí nén
3 tháng	Bảo trì chuyên sâu	Thay dao phay (nếu mòn), vệ sinh tủ điện, kiểm tra dây điện cảm biến, tra mỡ motor
6 tháng	Bảo trì lớn	Thay toàn bộ dao cắt + phay, vệ sinh sâu nồi keo, kiểm tra motor + biến tần, thay lọc khí
12 tháng	Đại tu	Kiểm tra toàn bộ con lăn, thay bạc đạn nếu cần, kiểm tra hệ thống điện + PLC, hiệu chuẩn lại toàn máy

Câu hỏi Thường gặp

Chi phí sửa chữa máy dán cạnh bao nhiêu?

Tùy loại lỗi:

• Thay dao cắt/phay: 500 nghìn - 3 triệu/bộ
• Thay thermocouple: 200-500 nghìn
• Sửa nồi keo: 1-5 triệu (tùy mức độ)
• Thay cảm biến: 300 nghìn - 1.5 triệu/cái
• Sửa PLC/biến tần: 2-8 triệu
• Overhaul toàn máy: 5-20 triệu

Nên dùng keo EVA hay PUR?

EVA: Phù hợp nội thất thông thường (bàn, tủ quần áo, kệ). Ưu điểm: giá rẻ, dễ sử dụng, dễ tìm mua. Nhược điểm: kém chịu nước và nhiệt.

PUR: Bắt buộc cho nội thất chịu ẩm (tủ bếp, tủ phòng tắm, nội thất ngoài trời). Ưu điểm: bám chắc gấp 3x, chịu nước, chịu nhiệt đến 150°C. Nhược điểm: đắt hơn 2-3x, có thời hạn sử dụng (đã mở hộp phải dùng trong 6 tháng).

Máy dán cạnh bao lâu cần bảo trì tổng?

Với sản lượng trung bình (500-1000 tấm/ngày), nên bảo trì tổng mỗi 6-12 tháng. Nếu chạy 2 ca liên tục, rút ngắn xuống 3-6 tháng. Dấu hiệu cần bảo trì tổng: chất lượng dán giảm dù đã chỉnh thông số, máy kêu to hơn bình thường, hoặc tần suất lỗi tăng.

Kết luận

Máy dán cạnh là thiết bị quyết định chất lượng hoàn thiện của sản phẩm nội thất. Cạnh đẹp thì sản phẩm chuyên nghiệp. Cạnh xấu thì mất khách.

Hầu hết sự cố đều có thể phòng ngừa bằng cách cài đặt đúng thông số và bảo trì định kỳ. Nếu máy dán cạnh tại xưởng bạn đang gặp vấn đề, hoặc cần kỹ sư hỗ trợ tại Huế, hãy liên hệ BeeCa.
