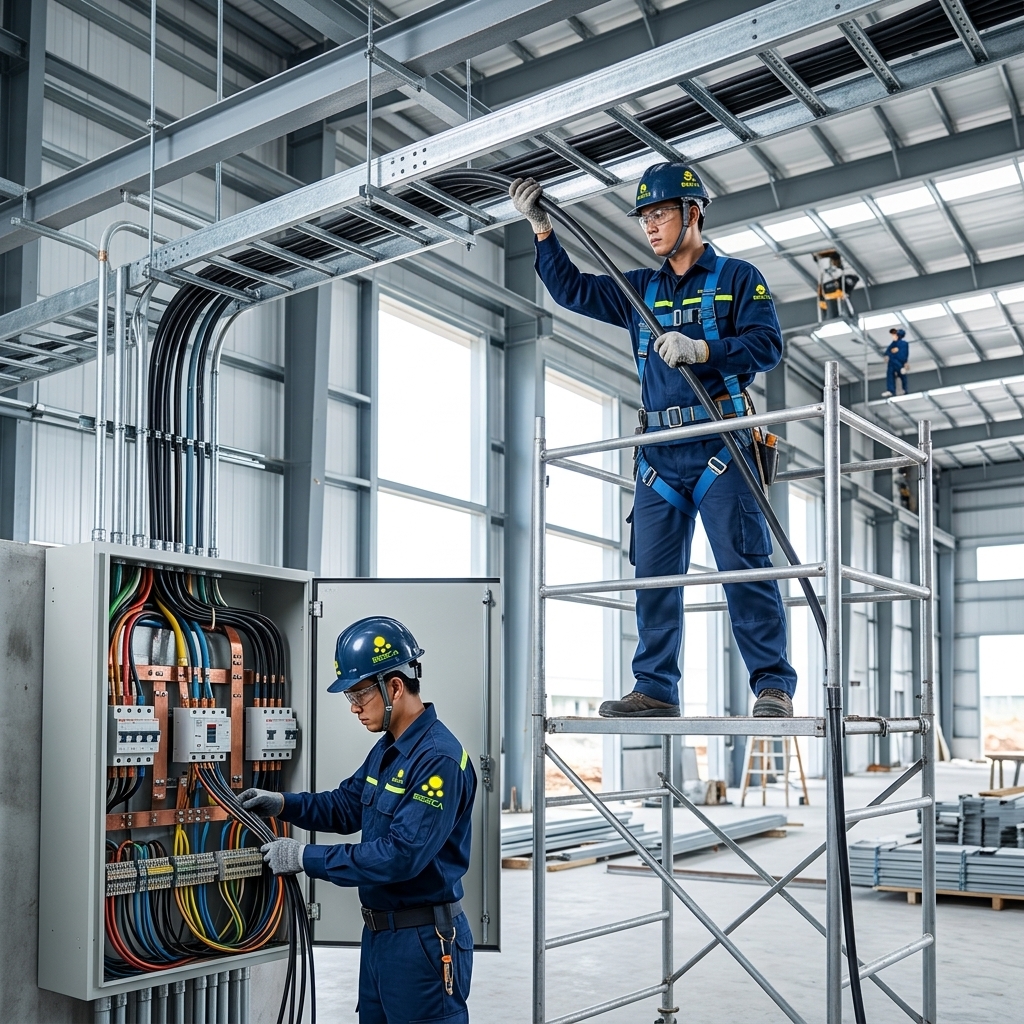

Hệ thống Điện Quyết định Tuổi thọ Nhà xưởng

Hệ thống điện là "xương sống" của nhà xưởng - cung cấp năng lượng cho mọi máy móc, chiếu sáng, thông gió, và hệ thống an toàn. Một hệ thống điện thi công đúng chuẩn sẽ vận hành ổn định 20-30 năm, trong khi thi công kém có thể gây cháy nổ, dừng sản xuất, và tốn hàng trăm triệu sửa chữa.

Tại Huế, nhiều xưởng sản xuất được xây dựng nhanh nhưng hệ thống điện thiếu thiết kế bài bản: dây nhôm thay dây đồng, không có máng cáp, aptomat không đúng dung lượng. Kết quả: chập cháy mỗi mùa mưa, máy móc hư hỏng, hóa đơn điện cao bất thường.

Quy trình 7 Bước Thi công Điện Nhà xưởng Chuẩn

Bước 1: Khảo sát và Thiết kế

Mục đích: Hiểu rõ nhu cầu sử dụng điện, lập bản vẽ thiết kế chi tiết.

Công việc cụ thể:

• Khảo sát hiện trường: Kích thước nhà xưởng, vị trí máy móc, nguồn điện hiện có
• Thống kê tải: Liệt kê tất cả thiết bị + công suất (motor, máy nén, chiếu sáng, quạt...)
• Tính tổng tải: Tổng công suất + hệ số đồng thời (0.6-0.8) + 20-30% dự phòng mở rộng
• Lập sơ đồ 1 sợi (Single Line Diagram): Bản vẽ điện tổng thể từ nguồn đến tải
• Bản vẽ bố trí (Layout): Vị trí tủ điện, đường đi cáp, ổ cắm, chiếu sáng

Tiêu chuẩn áp dụng:

Tiêu chuẩn	Nội dung
TCVN 9206:2012	Đặt thiết bị điện trong nhà ở và công trình công cộng
IEC 60364	Lắp đặt điện hạ áp (tiêu chuẩn quốc tế)
TCVN 7447	Hệ thống lắp đặt điện hạ áp
QCVN 12:2014/BXD	Hệ thống điện của nhà ở và nhà công cộng

Bước 2: Lắp đặt Trạm biến áp và Tủ điện Tổng

Nội dung:

• Trạm biến áp: Xưởng công suất lớn (trên 100kW) cần trạm biến áp riêng 22kV/0.4kV
• Tủ điện tổng (MSB): Nhận điện từ biến áp, phân phối đến các tủ điện phân phối
• Tủ điện phân phối (DB): Mỗi khu vực/dây chuyền có 1 tủ DB riêng
• Tủ điều khiển (MCC): Tủ chuyên điều khiển motor, có biến tần, khởi động mềm

Quy cách đặt tủ:

• Phòng điện riêng biệt, có thông gió, chống ẩm
• Khoảng cách phía trước tủ tối thiểu 1.2 mét (thao tác)
• Khoảng cách phía sau tủ tối thiểu 0.8 mét (bảo trì)
• Nền cao hơn sàn xưởng 10-15cm (chống ngập)

Bước 3: Lắp đặt Máng cáp và Ống luồn

Hệ thống dẫn cáp bảo vệ dây điện khỏi va đập, chuột cắn, và tạo đường đi gọn gàng:

Loại	Ứng dụng	Ưu điểm	Giá tham khảo
Máng cáp thang (Ladder)	Tuyến cáp chính, cáp lớn	Thoát nhiệt tốt, dễ bổ sung cáp	80-200k/m
Máng cáp kín (Trunking)	Khu vực sạch, có bụi	Bảo vệ cáp tốt, thẩm mỹ	100-250k/m
Ống thép luồn dây (EMT)	Đoạn từ máng xuống máy	Bảo vệ cơ học, chống chuột	30-80k/m
Ống nhựa PVC	Chiếu sáng, ổ cắm	Rẻ, dễ lắp	10-30k/m

✅ Quy tắc vàng: Cáp tín hiệu (mạng, PLC, cảm biến) phải đi máng riêng hoặc cách cáp động lực tối thiểu 30cm để tránh nhiễu điện từ.

Bước 4: Kéo cáp Điện

Chọn cáp đúng:

Loại cáp	Ứng dụng	Lưu ý
Cáp CVV (đồng, PVC)	Trong nhà, máng cáp	Phổ biến nhất, giá hợp lý
Cáp CXV (đồng, XLPE)	Ngầm, ngoài trời	Chịu nhiệt 90°C, bền hơn CVV
Cáp chống cháy (FR)	Đường thoát hiểm, PCCC	Bắt buộc cho hệ thống báo cháy
Cáp điều khiển	Tín hiệu PLC, cảm biến	Dùng cáp chống nhiễu (shielded)

Tiết diện cáp theo công suất (tham khảo, 380V 3 pha):

Công suất tải	Dòng điện	Tiết diện cáp đồng
5 kW	~10A	2.5mm²
10 kW	~19A	4mm²
20 kW	~38A	10mm²
50 kW	~95A	25mm²
100 kW	~190A	70mm²
200 kW	~380A	150mm²

⚠️ Sai lầm lớn: Dùng dây nhôm thay dây đồng để tiết kiệm. Nhôm dẫn điện kém hơn 40%, dễ oxy hóa tại mối nối → phát nhiệt → cháy. BẮT BUỘC dùng cáp đồng cho nhà xưởng công nghiệp.

Bước 5: Lắp đặt Hệ thống Chiếu sáng

Tiêu chuẩn chiếu sáng nhà xưởng (TCVN 7114):

Khu vực	Độ rọi yêu cầu (lux)	Loại đèn khuyên dùng
Khu vực sản xuất chung	300-500 lux	Đèn LED Highbay 100-200W
Khu vực kiểm tra chất lượng	500-750 lux	Đèn LED Panel + Highbay
Kho hàng	100-200 lux	Đèn LED Highbay 50-100W
Văn phòng trong xưởng	300-500 lux	Đèn LED Panel 40-60W
Hành lang, lối đi	100-150 lux	Đèn LED Tube hoặc Batten
Đèn khẩn cấp/Exit	1-5 lux (tối thiểu)	Đèn sạc khẩn cấp + biển Exit

Chiều cao treo đèn: Nhà xưởng 6-8m → treo đèn ở 5-7m. Khoảng cách giữa các đèn = 1.0-1.5 lần chiều cao treo.

Bước 6: Lắp đặt Hệ thống Nối đất và Chống sét

Hệ thống nối đất gồm:

• Cọc tiếp đất: Cọc thép mạ đồng Φ16, dài 2.4m, đóng sâu xuống đất
• Dây nối đất: Cáp đồng trần 25-50mm², nối cọc đất với thanh PE trong tủ
• Thanh PE (Protective Earth): Thanh đồng trong tủ điện, nối đất tất cả vỏ thiết bị

Hệ thống chống sét:

• Kim thu sét: Lắp trên nóc nhà xưởng, cao hơn mái 1-2m
• Dây dẫn sét: Cáp đồng 50-70mm² dẫn từ kim xuống cọc đất
• Chống sét lan truyền (SPD): Lắp trong tủ điện tổng, bảo vệ thiết bị

Yêu cầu: Điện trở nối đất dưới 4 ohm (hệ thống điện) và dưới 10 ohm (chống sét). Tại Huế, đất cát có điện trở cao → cần 4-8 cọc + hóa chất giảm điện trở.

Bước 7: Kiểm tra, Nghiệm thu và Đóng điện

Checklist nghiệm thu:

STT	Hạng mục kiểm tra	Tiêu chuẩn	Phương pháp
1	Điện trở cách điện cáp	Trên 1 MΩ	Megger 500V/1000V
2	Điện trở nối đất	Dưới 4Ω	Máy đo đất chuyên dụng
3	Thông mạch dây PE	Dưới 1Ω liên tục	Đồng hồ vạn năng
4	RCCB/ELCB hoạt động	Nhảy khi nhấn Test	Nhấn nút Test
5	Cân bằng pha	Lệch dưới 15%	Ampe kìm đo từng pha
6	Đo độ rọi chiếu sáng	Theo TCVN 7114	Lux meter
7	Quay thử motor	Đúng chiều quay, không rung	Chạy thử từng motor
8	Nhãn và biển cảnh báo	Đầy đủ tại tủ và thiết bị	Kiểm tra trực quan

Chi phí Thi công Điện Nhà xưởng Tham khảo

Hạng mục	Đơn giá tham khảo	Ghi chú
Thiết kế bản vẽ điện	5-15 triệu	Tùy diện tích và số tải
Tủ điện tổng MSB	15-50 triệu	Tùy công suất 100-500kW
Tủ phân phối DB	5-15 triệu/tủ	Mỗi khu vực 1 tủ
Máng cáp + ống luồn	150-300k/m tuyến	Bao gồm phụ kiện
Cáp điện động lực	50-500k/m	Tùy tiết diện 4-150mm²
Chiếu sáng LED	2-5 triệu/bộ Highbay	100-200W, IP65
Hệ thống nối đất	5-15 triệu	4-8 cọc + dây + hóa chất
Chống sét	10-30 triệu	Kim + dây + SPD
Nhân công thi công	80-150 triệu	Xưởng 500-2000m²

Tổng chi phí tham khảo: Xưởng 500m² (~100kW): 150-250 triệu. Xưởng 1000-2000m² (~200-500kW): 300-600 triệu. Giá chưa bao gồm trạm biến áp (nếu cần).

Câu hỏi Thường gặp

Thi công điện nhà xưởng mất bao lâu?

Xưởng nhỏ (300-500m²): 2-4 tuần. Xưởng trung bình (500-2000m²): 4-8 tuần. Nhà máy lớn (trên 2000m²): 2-3 tháng. Thời gian phụ thuộc vào độ phức tạp, số lượng máy móc, và tiến độ xây dựng nhà xưởng.

Có cần giấy phép khi thi công điện nhà xưởng?

Hệ thống điện trong nhà xưởng phải kiểm định trước khi đưa vào sử dụng (theo Nghị định 44/2016). Nếu nhà xưởng có trạm biến áp riêng → cần thêm thỏa thuận đấu nối với Điện lực Thừa Thiên Huế.

Nên dùng điện 1 pha hay 3 pha cho xưởng?

Nếu xưởng có motor từ 2.2kW trở lên → BẮT BUỘC dùng 3 pha 380V. Điện 1 pha 220V chỉ phù hợp chiếu sáng, ổ cắm, và thiết bị nhỏ. Hầu hết nhà xưởng tại Huế sử dụng 3 pha.

Kết luận

Thi công điện nhà xưởng đúng chuẩn là đầu tư 1 lần, vận hành 20-30 năm. Tiết kiệm chi phí thi công bằng cách dùng vật tư kém, bỏ qua thiết kế, hoặc không có hệ thống nối đất sẽ phải trả giá bằng sự cố liên tục, hóa đơn điện cao, và rủi ro cháy nổ.

Nếu bạn đang xây dựng nhà xưởng mới hoặc cải tạo hệ thống điện hiện có tại Huế, liên hệ BeeCa Equipment & Technology để được khảo sát và báo giá miễn phí.
