Khi Tủ điện "Giá rẻ" trở thành Bài học Đắt giá

Một nhà máy chế biến gỗ tại KCN Phú Bài đã đặt tủ điện MCC từ một xưởng gia công nhỏ với giá rẻ hơn 30% so với thị trường. Tiết kiệm được 40 triệu đồng.

Ba tháng sau, CB tổng liên tục nhảy không rõ nguyên nhân. Kiểm tra phát hiện:

• Dòng ngắn mạch không được tính - CB chọn sai dung lượng cắt (Icu)
• Thanh cái đồng quá nhỏ - nóng lên 80°C khi chạy full tải
• Cáp đấu nối không đúng tiết diện - 2 sợi đã chảy vỏ
• Không có quạt tản nhiệt - nhiệt độ trong tủ vượt 65°C

Kết quả: phải đóng lại tủ mới hoàn toàn, tổng chi phí gấp đôi ban đầu, kèm 5 ngày dừng sản xuất.

Bài học: tủ điện rẻ nhưng thiết kế sai thì đắt gấp nhiều lần. Bài viết này sẽ hướng dẫn quy trình thiết kế và lắp đặt tủ điện đúng chuẩn để tránh những sai lầm tương tự.

6 Bước Thiết kế Tủ điện Chuẩn

Bước 1: Khảo sát Tải

Đây là bước quan trọng nhất. Sai ở bước này thì mọi thứ sau đều sai.

Công việc cần làm:

• Liệt kê toàn bộ thiết bị sẽ đấu vào tủ (motor, quạt, bơm, đèn, ổ cắm...)
• Ghi rõ công suất (kW) và dòng định mức (A) của từng thiết bị
• Xác định hệ số đồng thời (Kd) - không phải lúc nào tất cả thiết bị cũng chạy cùng lúc
• Tính dòng khởi động các motor lớn (thường gấp 6-8 lần dòng định mức)

Ví dụ bảng khảo sát tải:

STT	Thiết bị	Công suất (kW)	Dòng (A)	Số lượng	Hệ số Kd
1	Motor băng tải	7.5	15.2	3	0.8
2	Motor quạt hút	11	22.3	2	0.9
3	Máy nén khí	15	30.4	1	0.7
4	Bơm nước	5.5	11.2	2	0.6
5	Chiếu sáng xưởng	3	4.3	1 cụm	1.0
	Tổng	76 kW

Bước 2: Tính toán Kỹ thuật

Sau khi có bảng tải, kỹ sư cần tính toán:

a) Dòng tổng có hệ số đồng thời:

Tổng dòng = Σ (Dòng từng thiết bị × Kd) - Không lấy dòng tổng cộng máy móc rồi nhân thẳng.

b) Dòng ngắn mạch (Isc):

Đây là thông số nhiều đơn vị bỏ qua nhưng cực kỳ quan trọng. Dòng ngắn mạch quyết định:

• Dung lượng cắt CB (Icu) - CB phải cắt được dòng ngắn mạch
• Tiết diện thanh cái - phải chịu được dòng ngắn mạch trong thời gian CB chưa cắt
• Độ bền nhiệt và cơ của tủ

⚠️ Lưu ý: Chọn CB có Icu thấp hơn dòng ngắn mạch thực tế = CB không cắt được sự cố = nguy cơ cháy nổ nghiêm trọng. Đây là lỗi phổ biến nhất ở tủ điện giá rẻ.

c) Hệ số công suất (cos φ):

Nhà máy nhiều motor thường có cos φ thấp (0.7-0.8). Cần tính toán tụ bù để nâng cos φ lên 0.9-0.95, tránh bị phạt tiền điện.

Bước 3: Vẽ Sơ đồ Nguyên lý

Single-line Diagram (SLD) là "bản thiết kế" của tủ điện. Mọi đơn vị chuyên nghiệp đều phải có SLD trước khi gia công.

SLD thể hiện:

• Nguồn cấp (từ trạm biến áp hay tủ MSB)
• CB tổng - loại, dòng, dung lượng cắt
• Các nhánh phụ tải - CB nhánh, contactor, relay nhiệt
• Thiết bị đo lường (ampe kế, vôn kế, đồng hồ kWh)
• Hệ thống tiếp địa

Tiêu chuẩn ký hiệu: theo IEC 60617 - thống nhất quốc tế, dễ đọc cho bất kỳ kỹ sư nào.

Bước 4: Chọn Thiết bị Đóng cắt

Quy tắc chọn CB:

Thông số	Quy tắc	Ví dụ
Dòng định mức (In)	In CB ≥ Dòng tải	Tải 22A → CB 25A hoặc 32A
Dung lượng cắt (Icu)	Icu ≥ Dòng ngắn mạch (Isc)	Isc = 25kA → CB có Icu ≥ 25kA
Số cực	3P cho tải 3 pha, 1P cho 1 pha	Motor 3 pha → CB 3P
Đặc tính trip	C cho motor, B cho chiếu sáng, D cho dòng khởi động lớn	Motor 11kW → MCB đặc tính D

Bảng chọn nhanh CB theo công suất motor:

Motor (kW)	Dòng (A)	CB (A)	Contactor	Relay nhiệt (A)	Cáp (mm²)
1.5	3.4	6	9A	2.5-4	1.5
3.0	6.5	10	12A	5.5-8	2.5
5.5	11.2	16	18A	9-13	4
7.5	15.2	20	25A	12-18	6
11	22.3	32	32A	18-25	10
15	30.4	40	40A	25-32	16
22	44.6	63	50A	37-50	25
30	58.5	80	65A	48-65	35

(Bảng tham khảo cho motor 3 pha 380V, 50Hz. Thực tế cần kiểm tra theo catalog nhà sản xuất.)

Bước 5: Thiết kế Layout Tủ

Layout quyết định tủ có dễ bảo trì và tản nhiệt tốt hay không.

Nguyên tắc bố trí:

• Tầng trên: CB tổng, đồng hồ đo, đèn báo (dễ quan sát)
• Tầng giữa: CB nhánh, contactor, relay (dễ thao tác)
• Tầng dưới: Terminal đấu nối, cáp ra tải (dễ đấu cáp)
• Khoảng hở: tối thiểu 30mm giữa các thiết bị để tản nhiệt
• Máng cáp: tách riêng máng động lực và máng điều khiển (chống nhiễu)

Bước 6: Chọn Cáp và Tiết diện Dây

Cáp quá nhỏ = nóng = cháy. Cáp quá lớn = lãng phí tiền.

Bảng tra tiết diện cáp đồng theo dòng tải (lắp trong máng kín):

Tiết diện (mm²)	Dòng cho phép (A)	Phù hợp tải
1.5	14	Đèn, ổ cắm nhẹ
2.5	19	Ổ cắm, motor nhỏ
4	25	Motor 3-5.5kW
6	33	Motor 7.5kW
10	45	Motor 11kW
16	60	Motor 15kW
25	80	Motor 22kW
35	100	Motor 30kW
50	125	Motor 37-45kW
70	160	Tải lớn, feeder phụ

(Theo TCVN 9207:2012 - Đặt đường dây dẫn trong nhà ở và công trình công cộng. Điều kiện: cáp đồng, 3 lõi, nhiệt độ môi trường 40°C.)

Quy trình Gia công và Lắp ráp

Sau khi thiết kế xong, tủ được gia công tại xưởng. Quy trình gồm:

Gia công Vỏ tủ

• Cắt thép theo bản vẽ (laser CNC hoặc cắt tay)
• Hàn khung, gấp mép, khoan lỗ
• Sơn tĩnh điện (màu RAL 7035 xám sáng - tiêu chuẩn công nghiệp)
• Lắp bản lề, khóa, tay nắm, kính quan sát (nếu có)

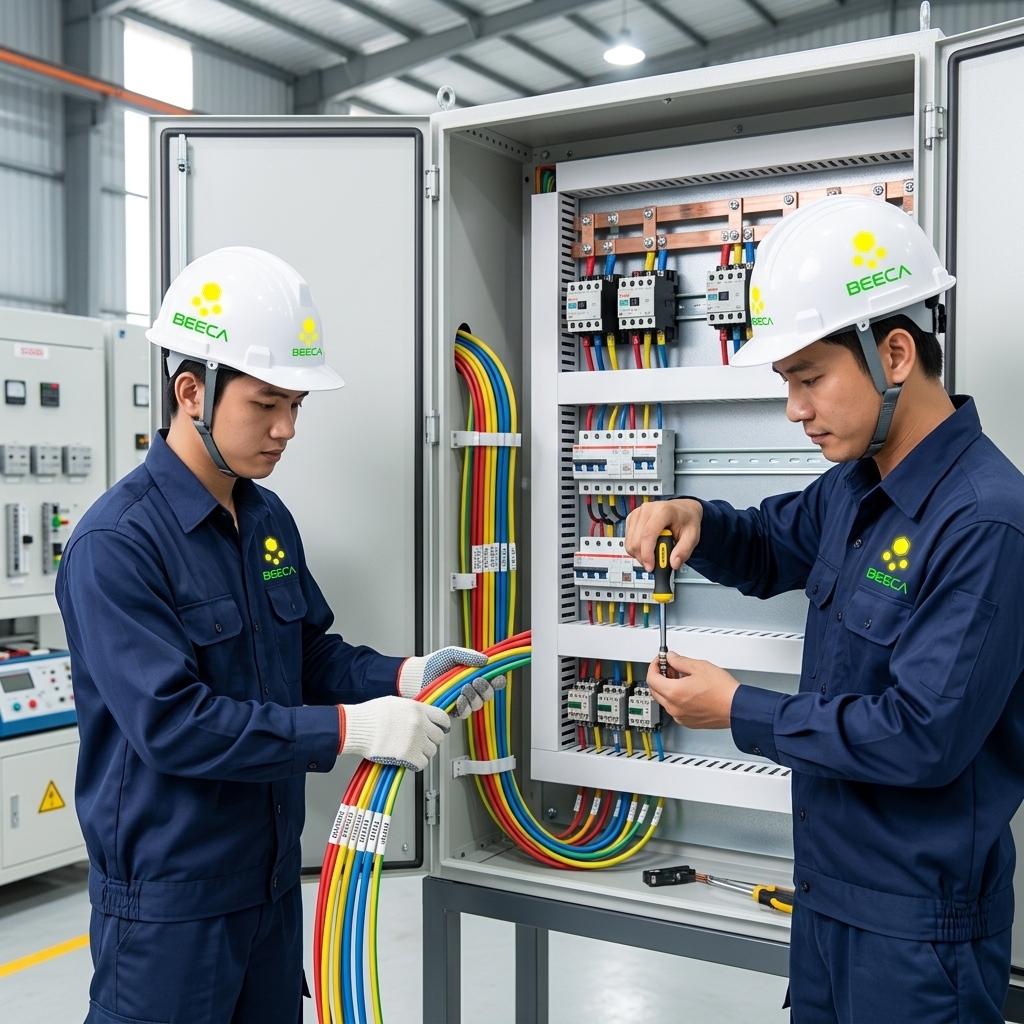

Lắp thiết bị

• Lắp thanh cái đồng (busbar) theo thiết kế
• Gắn rail DIN, máng đi dây (wiring duct)
• Lắp CB, contactor, relay, PLC, đồng hồ theo layout
• Số hóa vị trí - mỗi thiết bị có mã số trùng với sơ đồ

Đấu nối Dây

• Quy tắc màu dây: Pha A (vàng/nâu), Pha B (xanh lá), Pha C (đỏ), Trung tính N (xanh dương), Tiếp địa PE (vàng-xanh sọc)
• Bấm cos (cable lug) bằng kìm thủy lực - đảm bảo tiếp xúc tốt
• Đánh số dây bằng ống markers - mỗi dây có mã số trùng sơ đồ
• Bó gọn dây trong máng, không để dây chồng chéo

Hoàn thiện

• Dán sơ đồ nguyên lý bên trong cánh tủ
• Dán nhãn cảnh báo "NGUY HIỂM - ĐIỆN CAO ÁP" bên ngoài
• Đánh số mạch trên mặt tủ (mạch 1, mạch 2...)
• Lắp đèn chiếu sáng trong tủ (LED 24VDC)

Checklist Kiểm tra Trước khi Giao tủ

Trước khi xuất xưởng, tủ điện bắt buộc qua kiểm tra:

STT	Hạng mục kiểm tra	Tiêu chuẩn	Dụng cụ
1	Cách điện	≥ 1 MΩ tại 500VDC	Megger (đồng hồ cách điện)
2	Điện trở tiếp địa	≤ 4Ω	Máy đo điện trở đất
3	Siết ốc đấu nối	Đúng lực siết (Nm) theo catalog	Torque wrench / tua vít lực
4	Test CB trip	CB phải cắt đúng dòng cài đặt	Bộ test CB (injection tester)
5	Test contactor	Đóng/cắt mượt, không kêu	Nguồn cấp điều khiển
6	Kiểm tra mạch điều khiển	Nút nhấn, đèn báo hoạt động đúng	Đồng hồ VOM
7	Chụp nhiệt	Không có điểm nóng bất thường	Camera nhiệt
8	Đánh số dây	100% dây có markers, đúng sơ đồ	Kiểm tra bằng mắt

Quy trình Lắp đặt Tại Nhà máy

Bước 1: Vận chuyển và Cố định

Tủ điện công nghiệp nặng 200-800kg. Cần xe nâng hoặc cẩu để di chuyển. Cố định tủ bằng bu-lông nền (anchor bolt) vào sàn bê tông. Tủ phải thẳng đứng, không nghiêng.

Bước 2: Đấu Cáp nguồn

Kéo cáp từ trạm biến áp hoặc tủ MSB, luồn qua cable gland vào tủ, đấu vào thanh cái hoặc CB tổng. Kiểm tra pha - đúng thứ tự A-B-C.

Bước 3: Đấu Cáp tải

Kéo cáp từ tủ đến từng motor/thiết bị. Mỗi cáp phải có nhãn 2 đầu, ghi rõ mạch số mấy, đến thiết bị nào.

Bước 4: Đấu Tiếp địa

Nối thanh tiếp địa trong tủ (PE busbar) xuống hệ thống cọc tiếp địa. Đo điện trở đất - phải ≤ 4Ω theo TCVN 9358.

Bước 5: Chạy thử và Nghiệm thu

Đóng điện từ từ:

• Đóng CB tổng (không tải) - kiểm tra điện áp 3 pha
• Đóng từng CB nhánh - kiểm tra dòng, điện áp
• Chạy từng motor - kiểm tra chiều quay, dòng khởi động, dòng vận hành
• Chạy toàn hệ thống - theo dõi 30 phút, chụp nhiệt tủ

5 Sai lầm Phổ biến cần Tránh

1. Không để Dung lượng Dự phòng

Nhà máy luôn mở rộng. Tủ điện thiết kế vừa khít 100% = không thêm được máy nào. Quy tắc: luôn để 20-30% dung lượng dự phòng (cả CB, thanh cái và không gian tủ).

2. Không tính Dòng Ngắn mạch

Lỗi nguy hiểm nhất. CB với Icu 10kA mà dòng ngắn mạch thực tế là 25kA = CB nổ khi có sự cố. Phải luôn tính Isc và chọn CB có Icu tương ứng.

3. Dây Quá nhỏ so với Tải

Tiết kiệm vài trăm nghìn tiền cáp nhưng dây nóng liên tục = hao điện, giảm tuổi thọ, và nguy cơ cháy. Luôn chọn cáp theo bảng tra chuẩn, không ước lượng bằng kinh nghiệm.

4. Không Tản nhiệt Đúng cách

Tủ kín mít không có quạt hút = nhiệt tích tụ. Biến tần, CB, contactor đều giảm tuổi thọ theo nhiệt độ. Mỗi 10°C tăng thêm = tuổi thọ giảm 50%.

5. Không Đánh số Dây

Khi bảo trì hoặc sửa chữa, kỹ thuật viên phải dò từng dây = mất thời gian gấp 5-10 lần. Tệ hơn, đấu nhầm dây khi sửa = gây thêm sự cố mới. 100% dây phải có markers, trùng với sơ đồ nguyên lý.

Câu hỏi Thường gặp

Nên thuê ai thiết kế tủ điện?

Nên chọn đơn vị có kỹ sư điện chuyên nghiệp, có kinh nghiệm thiết kế cho nhà máy cùng ngành. Yêu cầu cung cấp: sơ đồ nguyên lý, bản vẽ layout, biên bản test trước giao. Tránh đặt tủ từ xưởng cơ khí nhỏ không có kỹ sư thiết kế.

Thời gian từ lúc đặt hàng đến lắp xong bao lâu?

Thông thường 3-6 tuần: 1 tuần thiết kế, 2-3 tuần gia công, 1 tuần lắp đặt tại nhà máy. Tủ phức tạp (PLC/SCADA) có thể mất 2-3 tháng.

Có cần giấy phép gì khi lắp tủ điện nhà máy?

Theo Nghị định 14/2014/NĐ-CP, công trình điện trong nhà máy cần tuân thủ Quy chuẩn QCVN 12 về an toàn điện. Đơn vị thi công cần có Giấy phép hoạt động điện lực hoặc chứng chỉ hành nghề điện. Khi nghiệm thu, cần lập biên bản kiểm tra an toàn điện.

Kết luận

Thiết kế và lắp đặt tủ điện công nghiệp không phải việc "ai cũng làm được". Đây là công việc đòi hỏi kiến thức kỹ thuật chuyên sâu, tính toán chính xác, và thi công cẩn thận. Một tủ điện được thiết kế đúng chuẩn sẽ phục vụ nhà máy ổn định 15-20 năm.
